Buenas tardes colegas, estoy solicitando su colaboración para continuar en la reparación de esta tele LCD Panasonic TC-L32X1 la falla es que no tiene tensión de standby, ya revisé los elementos del lado primario de esta fuente y no he encontrado nada dañado, sospecho que el ic oscilador (SC6210) de ...

La T-COM esta dañada, se sustituyó y listo.

Buenas tardes compañeros, voy a reparar la tele descrita y antes de empezar les pido orientación para emprender la reparación, la tele enciende normal tiene las funciones básicas, hay audio pero no hay imagen, se ve que la pantalla ilumina tenuemente al encender y con el cambio de canales se nota el...

Buenas tardes compañeros colegas, tengo en reparación la tv descrita, resulta que al conectarla a la red y dar orden de encender sólo se escuchaba que se activaba y desactivaba el relay tres veces consecutivas, al revisarla encontré que el +B está en 163 vcd, los voltajes de standby están en sus val...

Bueno colega, revisa el yugo como te lo han sugerido los colegas, si todo anda bien en esa parte te sugiero revisar la etapa de corrección este oeste, y de estar todo bien prueba con otra memoria eeprom, estos son los elementos que debes de revisar

Bueno colega, estos philips son un verdadero dolor de cabeza, te cuento que acabo de reparar uno con el mismo chasis, pensé lo mismo que tú, quizás el flyback esté dañado y cambié flyback, cambié sintonizador, capacitores, vertical y la falla no desaparecía, jugué con el screem hasta donde la pacien...

Revisa las imágenes que hay en esta dirección y publica si alguna de ellas se parece al falla que tú tienes, por que puede ser que tengas problemas de pin cushion
http://www.comunidadelectronicos.com/ar ... fallas.htm

He vuelto a subir la pregunta debido a que no he obtenido ninguna respuesta en la pregunta anterior y supongo que la causa es que hice la pregunta en día domingo cuando todos los colegas están descansando, por favor ayuda

Saludos maestros del foro, me dispongo a reparar la plasma arriba identificada, la falla que presenta es que NO ENCIENDE, al conectarla a la red de 120 VAC, el led parpadea en secuencias de tres veces. El cliente comenta que por la noche hubo una tormenta muy fuerte, que la tele estaba apagado (pero...

Saludos maestros del foro, me dispongo a reparar la plasma arriba identificada, la falla que presenta es que NO ENCIENDE, al conectarla a la red de 120 VAC, el led parpadea en secuencias de tres veces. El cliente comenta que por la noche hubo una tormenta muy fuerte, que la tele estaba apagado (pero...

Felicitaciones por la perseverancia, ahora ¿que resultados has obtenido de las pruebas sugeridas?
:o

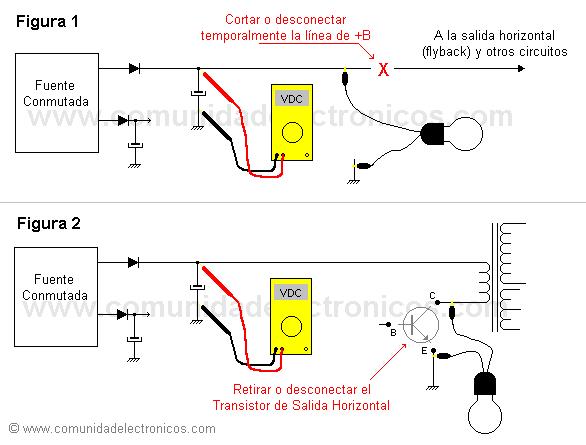

Las pruebas del foco que te sugerí son dos, ¿que pasa cuando haces la prueba de la figura 1? ¿que pasa cuando haces la prueba de la figura 2? debes de realizar las pruebas una por una y publicar los resultados, esto para guiarnos en la reparación, con la prueba 1 monitoreas la fuente sola, con la pr...

Puedes probar con otra EEPROM reprogramada

Si tienes voltaje fluctuante revisa todos los elementos relacionados con el regulador, mucho ojo con las R alteradas, un abrazo

Que voltaje tienes de +B? El TSH está en buen estado? Hay frecuencia sobre la base del TSH? existe continuidad entre emisor y colector del TSH?

Si colocaste una carga ficticia en el lugar que ocupa el TSH y ésta no encendió ¿aprovechaste para medir el +B? Si el foco no enciende es por que la fuente está inoperante, realiza la prueba nuevamente y asegúrate de medir voltaje, comenta resultados

La falta de consumo de alguna carga

POSDATA: Hace muchos años atrás me gradué como técnico en electrónica de radio y televisión, para mi desgracia cuando tuve que encarar la verdadera realidad del trabajo técnico me di cuenta que lo que me enseñaron en la escuela era casi nada en comparación con el mundo de las reparaciones y las peri...

Descarga este diagrama y conpáralo con tu tele para saber si corresponde http://www.planetatecnico.com/foro/viewtopic.php?t=12589 En principio pon tu tester o multimetro en escala DC y tomando como referencia de tierra el lado negativo mide cuanto voltaje tienes en el capacitor principal o sea el ma...

Esa falla era producida por flayback en corto, gracias por la colaboración.
