AMERICAN PRO CONCERT4800 CHINA EXPLOTAN

Responder
TATUZA
Fundador
Fundador
Mensajes: 3788
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

AMERICAN PRO CONCERT4800 CHINA EXPLOTAN

Mensaje por TATUZA » Vie May 20, 2016 6:39 pm

TENGAN CUIDADO, LAS POTENCIAS CHINAS EXPLOTAN
AMERICAN PRO CONCERT 4800
CARACTERÍSTICAS TÉCNICAS
Compresor-limitador
- Impedancia de entrada: 20 KΩ
- Frecuencia de respuesta: 5 Hz- 50 KHz
- Slow rate: 40V/ uS
- Factor de amortiguación >400
- Conectores Speakon, link XLR
- Salida puente y paralelo
- Potencia en 8 ohms : 2 x 1200w
- Potencia en 4 ohms : 2 x 1900w
- Potencia en 2 ohms : 2 x 2400w
- Potencia en BRIDGE 8 ohms : 3000w
- Potencia en BRIDGE 4 ohms : 4000w
Adjuntos

TATUZA
Fundador
Fundador
Mensajes: 3788
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: POTENCIA CHINA EXPLOTAN

Mensaje por TATUZA » Vie May 20, 2016 8:04 pm

DEJO EL DIAGRAMA
Adjuntos
C4800_Schematic.pdf
(513.44 KiB) Descargado 169 veces

juan carlos duran
Usuario Premium
Usuario Premium
Mensajes: 369
Registrado: Vie Dic 25, 2009 11:02 pm
Ubicación: ciudadela Pcia Bs AS
Contactar:

Re: AMERICAN PRO CONCERT4800 CHINA EXPLOTAN

Mensaje por juan carlos duran » Jue May 26, 2016 7:46 pm

Pero que pasa si se usan en 8 ohms a 1200 W.
Calientan ? Aguantan? me gustaría probar alguna y ver cual es su zona segura.
Tiene zona segura?
Si pretenden trabajar en puente y con 4 ohms, seguro que no alcanza la disipación.(Son 2 ohms eficaces)
Viendo el esquema, no parece que sea apto para semejante corriente.
Tampoco veo NADA que detenga el incendio.
Opino que ese aparato puede ser usado con la moderación de: 8 simple y ver un control de temperatura que aumente la ventilación y luego lo apague.

TATUZA
Fundador
Fundador
Mensajes: 3788
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: AMERICAN PRO CONCERT4800 CHINA EXPLOTAN

Mensaje por TATUZA » Vie May 27, 2016 9:25 am

No, andan bien, no rendiran lo qu edicen, ya que tienetransistores fabricados en serie y a montones, son los comunes 2SC5200/2SA1943 y no estan apareados como en las potencias profesionales, por lo demas son bastante discretas.

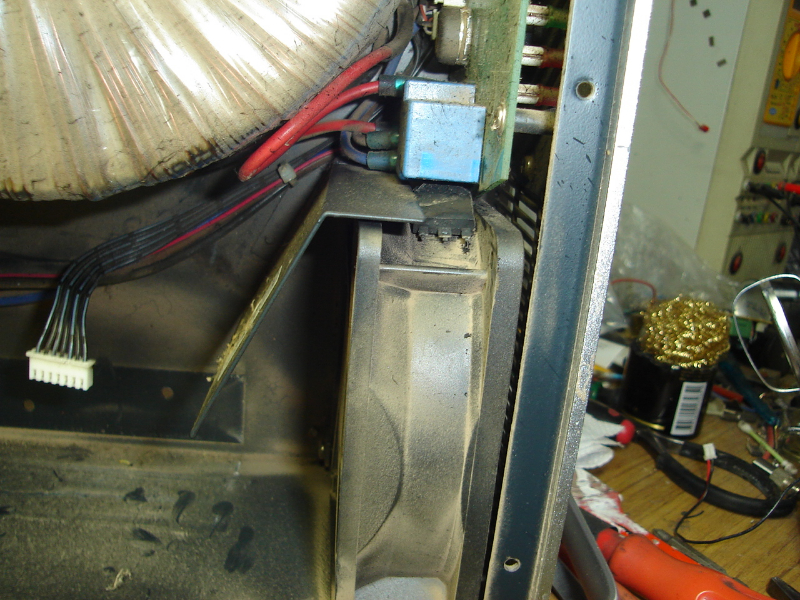

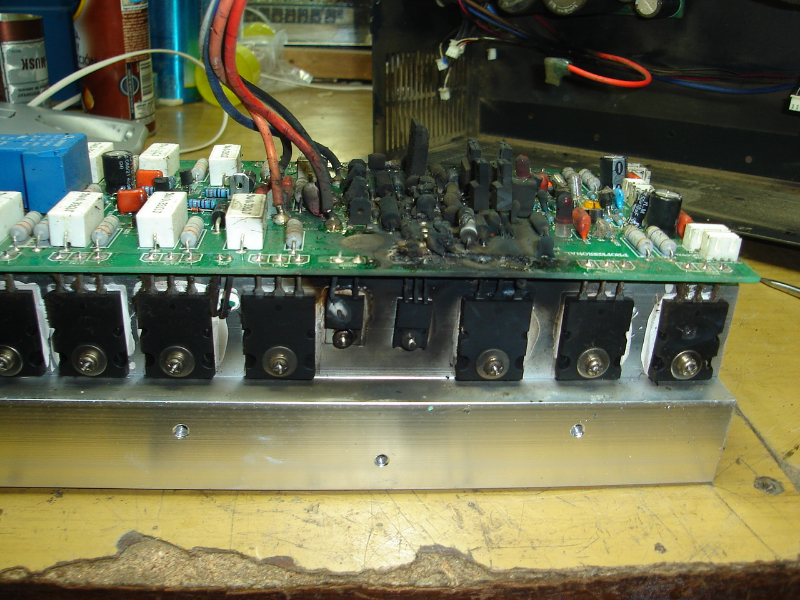

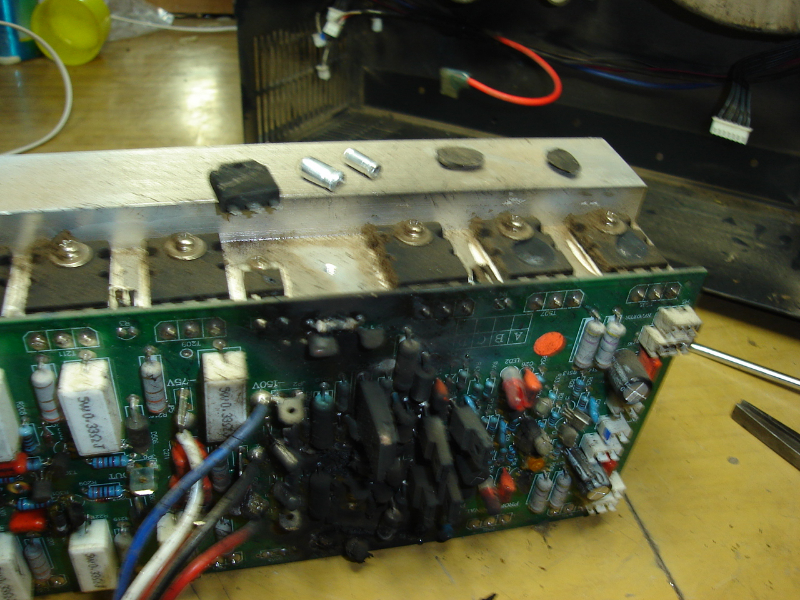

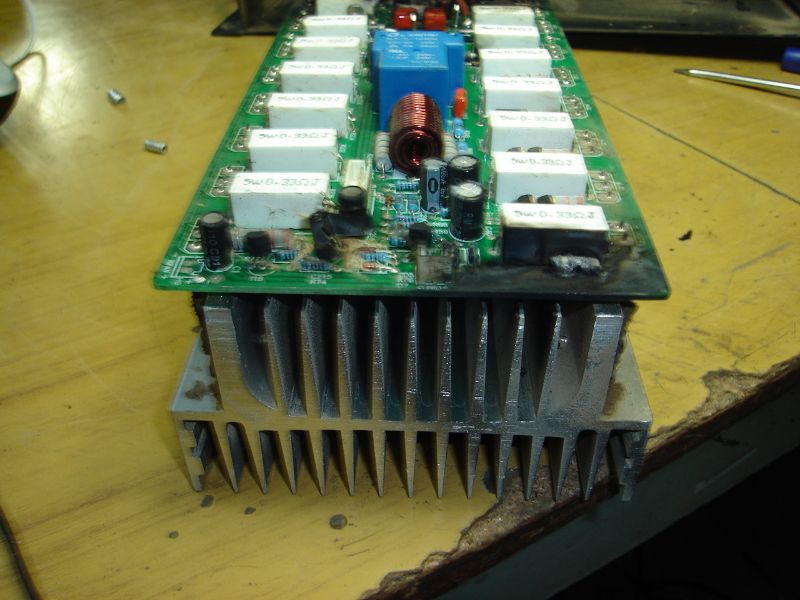

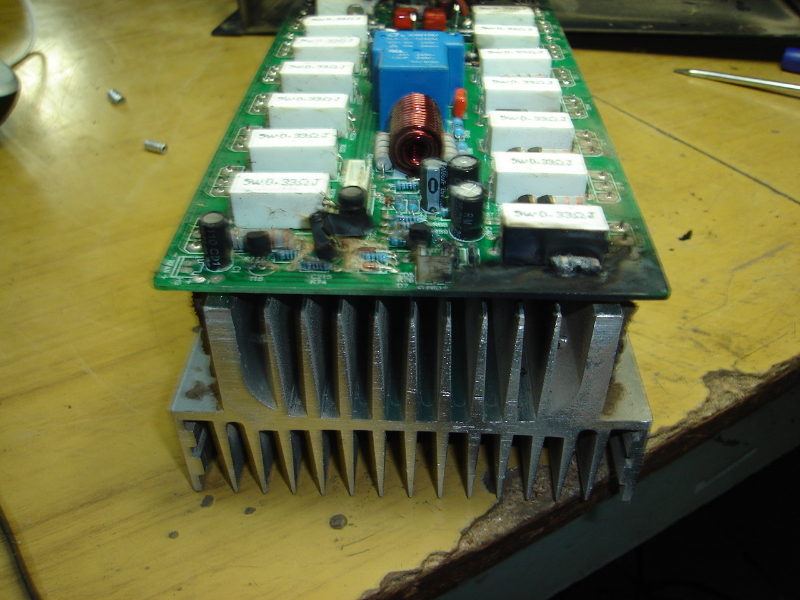

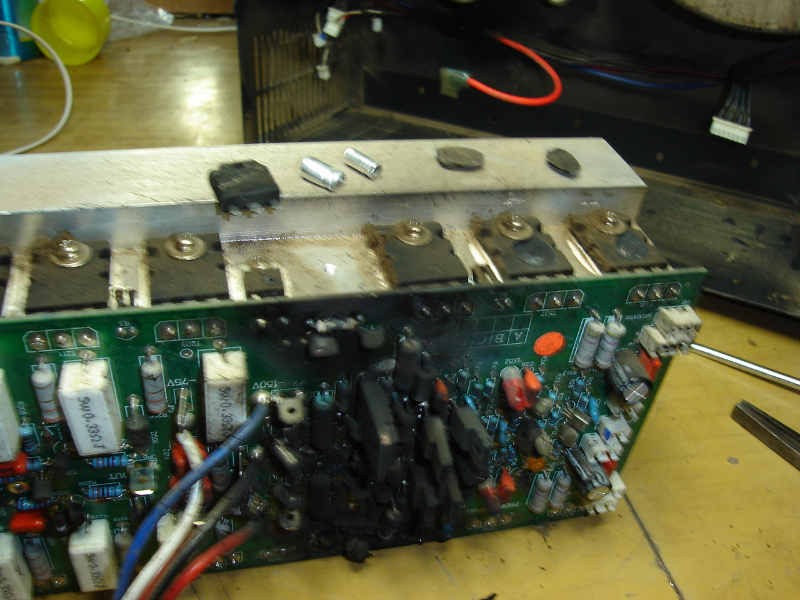

Me contó el dueño, que mientras estaba funcionando, le conectó el otro sub woofer y los alambres se tocaron , el se asustó al ver que explotaba todo y no atinó a apagarla hasta que dejó de tirar humo, pero el "moco" se lo mandó el mismo, lo que me llama la atención es que no tenga fusibles en la salida del toroidal ni en la fuente, así que siguió mandando la tensión hasta que se abrió la alimentación, fijate que un transistor lo cortó y quedó en el cooler!!!
No la voy a reparar ya que es mucho riesgo de que falle otra vez

dtek
Principiante
Principiante
Mensajes: 3
Registrado: Lun May 23, 2011 2:04 pm

Re: AMERICAN PRO CONCERT4800 CHINA EXPLOTAN

Mensaje por dtek » Sab Jun 04, 2016 7:43 pm

Thank You. :D

jorge.pavon-portelle
Principiante
Principiante
Mensajes: 1
Registrado: Mar May 22, 2018 10:26 pm

Re: AMERICAN PRO CONCERT4800 CHINA EXPLOTAN

Mensaje por jorge.pavon-portelle » Mar May 22, 2018 11:09 pm

Un saludo a todos, he reparado algunas potncias chinas 797 AUDIO que les pasa lo mismos, explotan, a mi entender traen un defecto de fabrica, mucho VOLTAGE y muy pocos transistores de salida, la 023 trae 8 T y +- 100 volts DC.Un saludo a todos

TATUZA
Fundador
Fundador
Mensajes: 3788
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: AMERICAN PRO CONCERT4800 CHINA EXPLOTAN

Mensaje por TATUZA » Jue May 24, 2018 9:53 am

Hola, esta en particular, trabaja con 200 volt, los transistores soportan 230, pero el sistema de protección es muy deficiente, unavez que explotó todo, salta el led de protección, y si la conectas a la red de nuevo seguro sigue quemandose, por lo demas andan, pero no se consiguen los transistores originales
