Continental electric CETV21251 chasis PAEX0153 no sintoniza

[pepino464]

Este tv lo trajeron a mi taller con el problema de que no sintoniza ningun canalal mido los voltajes en el sintonizador y tengo
pin1 = 4.47V (AGC)
pin2 = N.C
pin3 = Con (GND)
pin4 = 0.98V (SCL)
pin5 = 5.17V (SDA)
pin6 = 5.2V
pin7 = 5.2V
pin8 = N.C
pin9 = 36V
pin10 = GND
pin11 = 0V (IF)

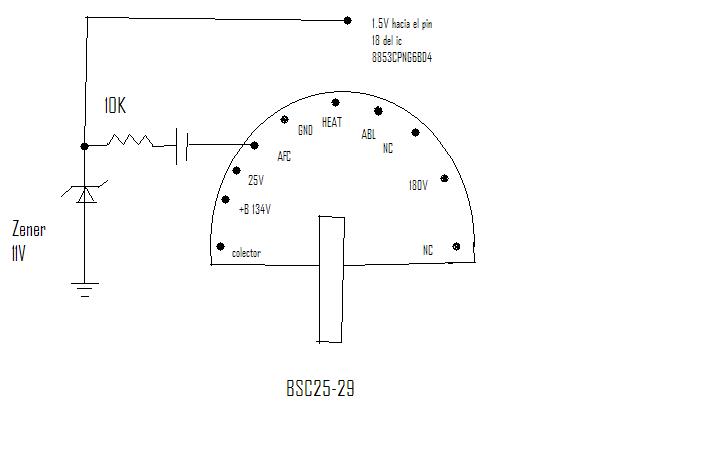

quiero saber si estos voltajes son los correctos para este sintonizador , reemplace el diodo varactor UPC574 , he medido los voltajes de la fuente y estan ok , al medir los voltajes en el flyback me doy cuenta que en su pin 4 (AFC) hay un capacitor ceramico en serie con una resistencia de 10K y un zener de 11V 1/2W al medir el voltaje en el katodo del zener hay solo 1.5V este voltaje va al pin 18 del ic 8853CPNG6BD4 levanto el pin 18 y el voltaje medido de nuevo en el katodo del zener es el mismo desmonte el zener y lo probe y est bueno , mi pregunta es es este el voltaje con el que tiene que trabajar el AFC? Agradezco altamente la ayuda que pudieran prestarme encontre una hoja de datos de un chip parecido para medir los voltajes y noto que en esta el vltaje en el pin 18 debiera de ser 0V en (stby) y .28V en (on) adjnto adchivo por si lo necesitan , no he podido encontrar el diagrama de este chasis pro tengo tres eeprom los cuales le sirven , los he grabado con el pny prog pero la falla sigue siendo la misma por eso ya descarte la eeprom tambien...

[FrankLopez]

Bueno en el pin de clock debes tener alrededor de 5v, y en el BT(volataje de sintonia o +B ) debes ser 33V y no 36 ,parece un poco elevado, revisa esos voltajes, no se si ya haz descartado la memoria , suerte saludos

[pepino464]

diaculpa m ignorancia el voltaje del clock debe venir del one chip ? puesto que ya coloque na memoria virgen con otra data y sigue igual

[Augusto]

reemplace el diodo varactor UPC574

Para que no se preste a confusiones: uPC574 no es un varactor, es un CI que estabiliza la tensión de sintonía de 33V. para el sintonizador. Un varactor o varicap es un diodo de capacidad variable en función de la tensión inversa aplicada.
Con respecto a la tensión de la línea SCL (clock), como bien dice el colega FrankLopez debe estar próxima a los 5 Vol. Debes revisar toda esa línea levantando cada uno de los puntos de conexión, como ser sintonizador, micro jungla,etc. para determinar donde está el corto que tira abajo la tensión.
Por otra parte la tensión en el AFC, no debes referenciarla a una DC, ya que desde el pin del FB se toman pulsos por medio de ese capacitor y el zener está como protección para limitar su amplitud.
