Philips L03.2L AA destella 4veces luego se apaga *+

[david hernandez]

Un saludo nuevamente molestando de nuevo. Estoy reparando un Philips con chasis L03.2L AA El problema que tiene este TV es que al darle la orden de power enciende con el vertical cerrado parpadea 4 veces luego se apaga. Al volver a darle power de nuevo hace el mismo proceso. He estado revisando los voltajes de la etapa vertical tengo los 23 voltios 7464 y los -12.5voltios en la salida vertical 7465, tengo los - 12 en el transistor 7463, los - 11 en el 7462 los -12 en el 7461. Mi pregunta es si los voltajes del vertical estan bien podría estarme provocando la falla la EEPROM? O la misma jungla o hay algo mas que debería de checar.

P.D la pantalla o trc destella 4 veses se ve linea al centro (vertical) con respecto a la salida vertical lleva transistores BD135 y BD136.

[MAWgte]

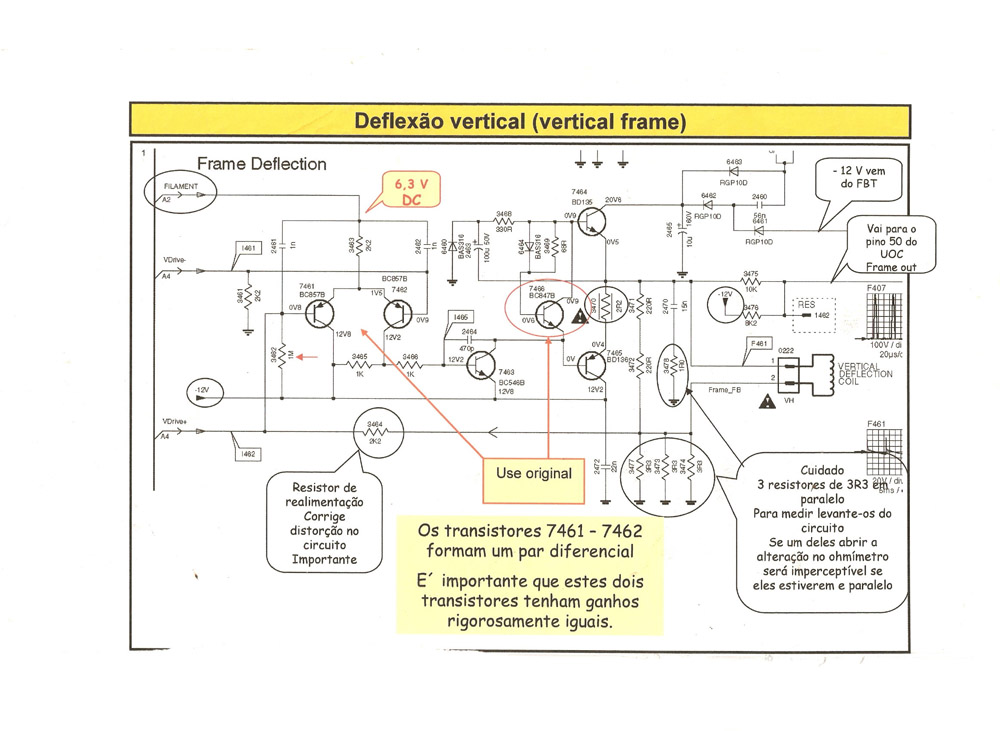

Este vertical é muito crítico, veja se estas informações te ajudam:

[david hernandez]

muy buena infornacion de jame checar todo lo que me comentas luego te comunico

Infornación muito bom de tudo verificar jame me dizer então se comunicar

[david hernandez]

Nuevamente por aqui revisando muy detenidamente este chasis encontré con fugas el transistor 7461 también el diodo 6463 que es de donde viene el voltaje de 23 voltios para 7464 un salida vertical, con estas 2 piezas malas, creí que el problema se había solucionado pero no, el problema sigue, y el voltaje que era de 23voltios es ahora de 62 voltios, he medido de nuevo todos los elementos en el vertical he checado los voltajes nuevamente y todos estan corectos menos el de 23v que es el que se a elevado, los transistores SDM los desolde apara medirlos, también cambié todos los filtros, que me puede estar provocando el problema? el jungla o reprogramo la eprom? :( :(

[TATUZA]

Bueno hay una explicación muy buena de esa etapa, ya te la paso, pero controla los diodos que salen de la pata 4 del flyback, por que te está faltando la tensión +8volt controlá bien todo esto,
-----Período de Borrado: ( El retroceso)
Durante el retroceso, una variación muy pronunciada de la Corriente de Deflexión es
forzada desde las entradas del Amplificador. De tener la I de Deflexión un valor máximo
negativo, tiene que pasar a tener un valor máximo positivo. La característica reactiva del
Yugo de Deflexión se opone a dicho cambio, y una tensión más elevada debe ser aplicada al
Yugo para contrarrestar ese efecto.

Esa tensión extra se obtiene por medio de un ingenioso circuito compuesto por C2460, D6461, D6462 y D6463.
El modo de lograrlo es el siguiente:
La tensión del pin n°4 del Fly Back tiene +8Volts durante
su semiciclo positivo y –72volts durante su semiciclo negativo.
Durante el primer semiciclo positivo, los +8volts son
rectificados y C2465 es cargado por D6463.
Durante el semiciclo negativo C2460 es cargado hasta –60volts (-72v – (-12volts)) por medio de D6461.
En el próximo semiciclo de la tensión del pin 4 del Fly
Back pasa otra vez a +8volts, la carga de C2460 pasará a
C2465 por medio de D6462 (D6463 y D6461 quedan en
inversa), elevando el valor de la tensión de C2465. Este
proceso se repite cada 64 uSeg, con lo cuál la carga de
C2465 llega hasta los 68 volts. Durante el Barrido de la
Mitad Inferior de la pantalla Q7464 está al corte y C2465
retiene su carga de modo que al momento de producirse el
Retrazado, la etapa de salida se encuentra alimentada por
una tensión extra muy superior a la del período de Trazado, que le permite vencer el efecto reactivo del Yugo de Deflexión y el retorno rápido del Haz al borde superior de la pantalla.
La tensión extra generada en C2465 se descarga rápidamente hasta su valor nominal durante el retrazado ya que se necesita mucha energía para hacer retroceder rápidamente el Haz.
Los picos generados sobre el Yugo Vertical durante el Retrazado se atenúan por medio del divisor resistivo R3475/R3476 conformando la señal Frame_Out, y son llevados al UOC donde ingresan al pin n° 50 para verificar el correcto funcionamiento de la Deflexión
Vertical y a su vez sirven como sincronismo vertical para la inserción de OSD en pantalla.

[david hernandez]

ok muy buena informacion dejame repasar todo nuenvamente luego comunico los avances

[Pablo]

una vez me paso algo muy parecido, y esto fue provocado por un diodo en corto era en un chasis L03.1U AA, el diodo 6460, este diodo va a la base de tr 7464, tal ves por ahi puede estar el problema, checa bien los componentes.

[david hernandez]

gracias lo voy a tomar muy en cuenta
