Tophouse HPS-1407 Microjungla TDA9570H Subo tensiones

[alberto perez]

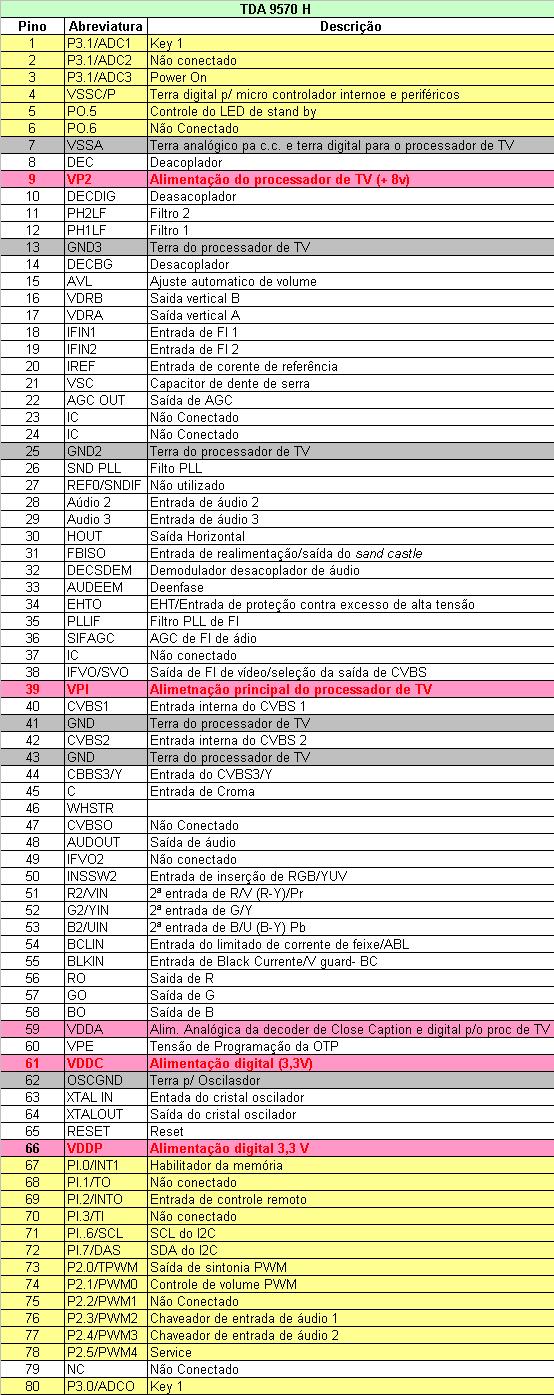

Bueno me tomé el trabajo de medir las tensiones de un tv en funcionamiento de un TDA9570H ya que no aparecen por ningun lado, tener en cuenta que estan tomadas con el tv en funcionamiento sin antena y con la pantalla en azul.
Espero que les ayude a resolver algunos de los variados problemas. Suerte!
Todos los valores en volts.

1-3.66 2-2.25 3-0.12 4-NC 5-4.78 6-2.05 7-2.30 8-0.05 9-2.30 10-8 11-5 12-2.83

13-3.9 14-4 15-0.52 16-0.59 17-0.61 18-1.85 19-1.05 20-3.85 21-3.82 22-5.15 23-NC

24-NC 25-0 26-2.22 27-1.56 28-3.65 29-3.65 30-1.42 31-0.44 32-2.20 33-3.16 34-1.17

35-2.66 36-0.15 37-NC 38-3.69 39-7.86 40-4.27 41-0 42-3.3 43-NC 44-3.49 45-1.46

46-2.85 47-NC 48-3.34 49-NC 50-0.01 51-2.50 52-2.50 53-2.50 54-1.75 55-7.87

56-2.36 57-2.16 58-3.16 59-3.55 60-0 61-3.55 62-0.01 63-1.73 64-1.79 65-0

66-3.65 67-5.01 68-2.21 69-4.94 70-2.70 71-4.28 72-4.06 73-2.50 74-0 75-0.04 76-0

77-0 78-3.64 79-NC 80-3.64

[Fernando Giachero]

Muchas gracias por el aporte!!!!
