Samsumg CT5038V Diagrama Layout

[torrescastro]

Creo que es el chasis K1
Envio imagen

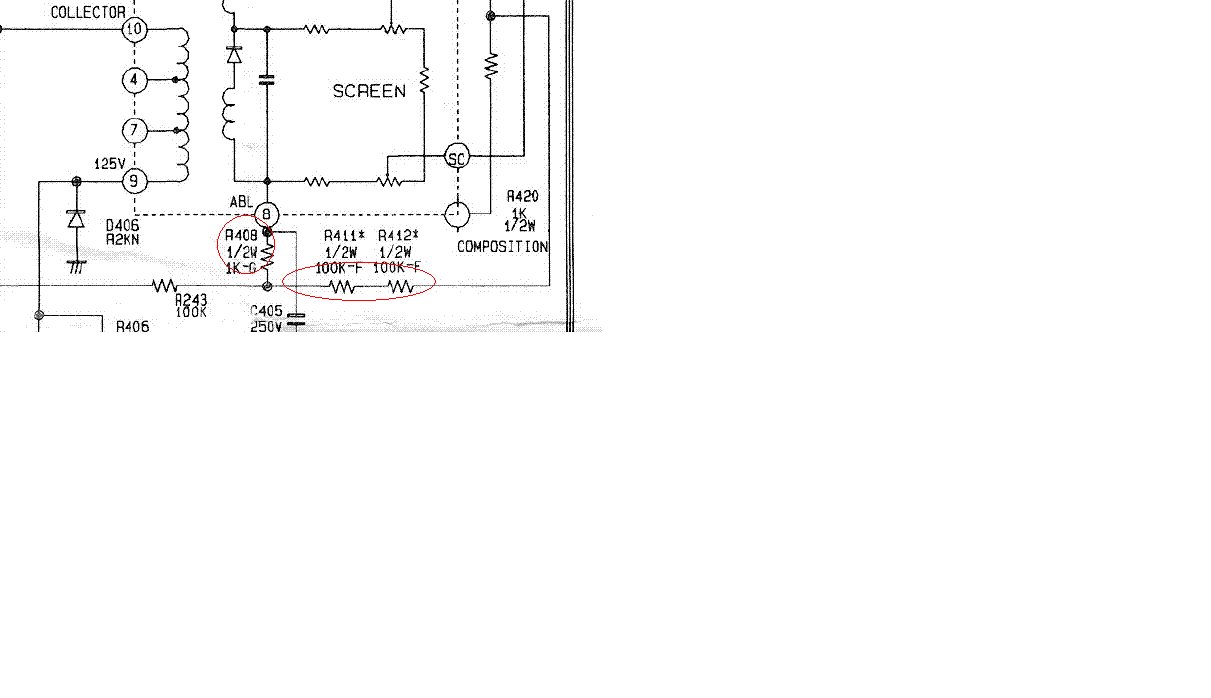

abl samsung.GIF (19.18 KiB) Visto 10815 veces

[torrescastro]

Si no estas seguro del modelo o chasis
Envìanos el vertical, micro,jungla y fuente,los integrados
Es mas fàcil para nosotros poder ayudarte.
En cuanto a las r 411 y 412 estàn en serie, puede tener una sola de 220k
:ugeek:

[Augusto]

Adjunto lo solicitado por el usuario mvaz2101

[torrescastro]

Le subistes el potenciòmetro del fly back Screen?.

[torrescastro]

Diagrama ya subido al foro:

Descarga: download/file.php?id=476

[Leonel Pedron]

No es para amargarte, pero mi experiencia en esos Tv´s, ha sido en su mayoria con tubos en agotamiento.

Hiciste la prueba de puentear los catodos de los colores para corrobar la intensidad de emisión.

[torrescastro]

Hola amigo , una tècnica que se usa, no es precisamente para sabe
si hay señal a la salida de la jungla, sino para probar si la tarjeta
que esta en el soket del cinescopio (donde se encuentran
los amp. de color), esta trabajando correctamente.
(primero cambiar el capacitor de +b de los tres colectores de salida RGB)
Esta tècnica consiste en aplicar un voltaje variable a la salida de la jungla, es decir
a la entrada de la tarjeta del tubo , de 0 ~ 6 volts aproximadamente,
al variar este voltaje de o a 6 volts en cada uno de los colores, la pantalla se iluminarà completamente del color que le corresponde.
Por ejemplo, desconectas la patita de la jungla que corresponde al color verde,
y aplicas el voltaje, variandolo de 0 a 6 volts, la pantalla se iluminarà poco a poco de color verde, confome vayas incrementando el voltaje, hasta quedar completamente verde a su màximo brillo.
Y procedes a hacer lo mismo con los demas colores.
Si en los 3 colores se ilumina
la pantalla con su correspondiente color, eso te indica que desde
la salida de la jungla hasta el cinescopio, se encuentra funcionando correctamente.

[Augusto]

Algunos puntos para tener en cuenta respecto a la nomenclatura del chasis.
La misma, en las placas Samsung, se encuentra en esos modelos, impresa sobre la parte inferior del chasis bajo del fly back. Si te fijas en el Layout, se ve claramente.
Por otra parte los fabricantes se reservan el derecho de hacer variantes de un mismo circuito, según se comercialice en Japón,Taiwan, EEUU o Latino América. A veces esas variantes están indicadas en cuadros aparte en el diagrama o con llamadas de asteriscos sobre el componente.
No hacen un diagrama específico para región.
El chasis 15A tiene el jungla por vos indicado y el micro, si bien no coincide en su totalidad la nomenclatura,pertenece a la familia Z88 o Z89. Se puede corroborar controlando los pines si coinciden con el diagrama.

[Anjunnefer]

ya que he tenido mala experiencia quemando un tubo o existirá alguna prueba menos dañina.

Haciendo correctamente la prueba de emisión, no hay posibilidad alguna de quemar el TRC.

1º) Desvincula cada uno de los tres cátodos del TRC.
2º) Con un resistor de 15K 1W puntea cada uno de los cátodos a masa.

Si el TRC está bien deberías ver cada color acorde al cátodo que pruebes.-

[torrescastro]

Tengo una curiosidad en este Tema
Indica el voltage que hay en los pines del jungla RGB?
Creo que el voltage de grilla 2 es bajo debes subir el screen
Ahora quiero comentar primero hay que saber como funciona esto
A cuanto mas voltage negativo introducido en los càtodos mas blanco reproduce la imagen el trc ok.
Por esto bien te indicò el colega poner a masa cada colector para probar el tubo 15 k ò 10k depende del tubo.

[Anjunnefer]

1- abro el circuito que va al primer cátodo (en este caso Rk) y los otros circuitos los dejo así como están.
2- coloco una resistencia de 15K a tierra momentáneamente (según la línea verde).
3- si el cátodo de este color intensifica la imagen está OK, si no hay cambio en la intensidad, este cátodo está débil o dañado.
4- restablezco la linea abierta de Rk y abro el siguiente circuito (Gk).
5- repito la prueba anterior y así sucesivamente hasta finalizar con la línea del tercer cátodo (Bk).

Exacto!!

Tienes que ver los tres planos de colores verde, rojo y azul con buena intensidad.
Si comienzas con el verde... plano verde, y despues con el que siga.

[torrescastro]

En verdad lo que nos importa es el jungla KA2163 y la tageta de video tiene integrado o transistores? TDA6103Q


[torrescastro]

Ok la imagen que eviè es el TA1201 y el reemplazo el KA2163
Intenta entrar a esta pàgina.

http://es.scribd.com/doc/61870764/Samsu ... anual-k15a
Este es la foto que enviastes al comienzo del topic y el circuito lo puedes bajar de ahì.

[Anjunnefer]

debo suponer que Leonel Pedron tiene razón cuando menciona que en estos modelos es común la falla en el TRC ?

Si señor

[Leonel Pedron]

Armate la reactivadora de TRC y muy probable le mejores la emision.

Yo la uso y la verdad cosa de no creer como cambia la imagen en los Tubos agotados
