Grundig 1412 Chasis CUC300 - Oscila la fuente

[moutounet1]

Hola amigos, necesito ayuda con este televisor, resulta que vino porque al encenderlo la imagen se veia en color medio rojizo y con unos golpes en la carcaza del tele la imagen se acomodaba.
Al abrirlo encontré que el problema venía del potenciómetro de Screen del Flyback ahora bien, como lo probé sin conectarlo a una antena, encontré que además del problema de color, la fuente emite desde el chopper un ruidito, una oscilación que es como el sonido que hace una fuga de alta tensión, pero no hay fugas de alta tensión y el ruido viene del chopper. Yo cambié el capacitor de filtro de salida del rectificador que genera la tensión de alimentación de 311V para el primario de la fuente (osea el C903 de 400V 150uF) por uno usado de un monitor y la oscilación se fué, el tele funcionó bien durante largo rato, luego lo apagué como 30 minutos y al volverlo a encender lo primero que hizo fue arrancar con un sonido otra vez desde el chopper pero esta vez era intermitente y la imagen aparecia normal y luego de unos segundos ya era contínuo a la vez que salió un olor a quemado y el televisor continuó con su fuente oscilando como al principio, y la imagen se perdia aparecia y desaparecia, reducida en su tamaño, osea no ocupaba toda la pantalla tal cual como al principio.
El tele cuando su fuente oscila muestra una imagen que no ocupa toda la pantalla y llena de rayas, al tocarle el screen aprece una pantalla totalmente verde o azul, pero cuando recien le cambié el capacitor y no oscilaba se veia casi perfecto, el único problema era que la imagen por ahí tenía unas imperfecciones.

Un detalle importante es que al apagar el tele este hace una luz intensa en el centro de la pantalla, como un fogonazo y cuando la fuente oscila a veces tengo falla de vertical porque aparece una línea horizontal.

El capacitor de 400V 150uF que saque esta perfecto a la vista y probé cargarlo al 63% midiendo el tiempo y me daba como que estaba apenas fallado sin embargo a simple vista el estado físico del capacitor es perfecto, parece un capacitor recién salido de fábrica.

El estado del yugo es deplorable pero no está en corto y quiza lo cambie. No hay soldaduras frias y el estado físico de las paquetas del
tele es muy bueno no presenta recalentamientos soldaduras frias ni otro signo de desgaste.

Yo no se mucho de tv estoy aprendiendo y solo se me hace dificil por eso si alguien que sabe me puede orientar se lo voy a agradecer mucho.

Desde ya muchas gracias, si necesitan algo en que los pueda ayudar avisen!!!
Edgar Moutounet Emitido el dia 04/07/2010

[moutounet1]

Hola Jorge, gracias por responder. Si vieras el estado en que están las placas del TV es de no creer, parece un televisor nuevo, yo revisé detalladamente las soldaduras y no encontre casi nada, retoqué algunas soldaduras dudosas pero no hubo cambio. Cuando cambié el capacitor que comentaba el TV anduvo perfecto, pero cuando lo encendí después de media hora de estar apagado salió ese olor a quemado, y otra vez la falla. voy a revisar de nuevo en busca de soldaduras frias, pero quisiera saber porque el capacitor se quemó otra vez, mañana voy a verificar cambiándolo otra vez, me pregunto que es lo que puede causar que justamente ese capacitor se queme.

[moutounet1]

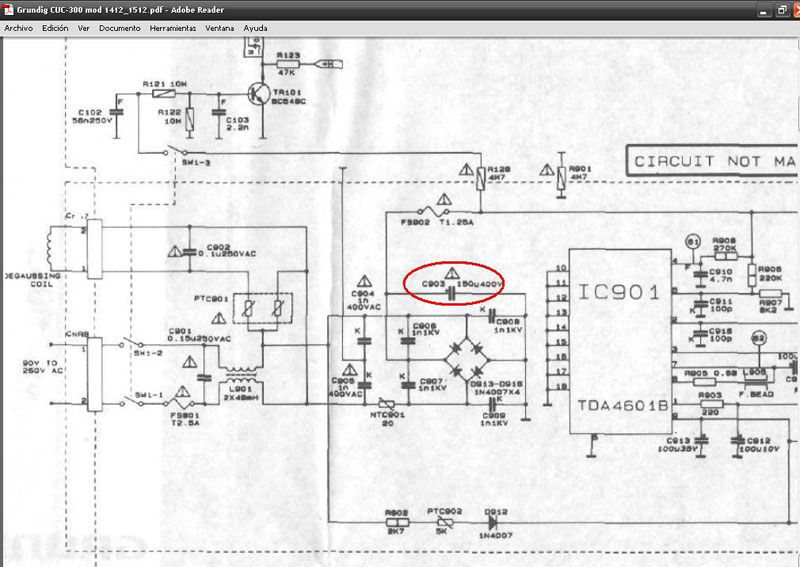

Bueno les adjunto la sección de fuente que es donde se encuentra el capacitor que cambié y que hizo que el tele funcione bien un buen rato, como les dije antes el capacitor es el c903 de 150uF 400V que funciona como filtro de rizado para el puente rectificador que es el que genera la tensión continua de 311V (311V que se obtienen al rectificar los 220V que tenemos en Argentina claro).

Es decir, entrando por el toma de alimentación del tele, los 220V entran primero a un filtro y se dirigen hacia un puente rectificador conformado por los diodos D913-D915 como se vé en el plano que adjunto, el capacitor del cual les hablo es el c903 y se los hé señalado con rojo en el archivo adjunto "C903.jpg" . Ese es el cap que cambié y que hizo q el tele funcionara bien por un rato, luego de apagarlo media hora y volverlo a encender se sintió olor a quemado y la fuente empezo a oscilar nuevamente. El capacitor no se ve deteriorado pero estoy seguro que se debe haber desvalorizado al igual que lo estaba el capacitor que originalmente vino con el tele.

En cuanto a las tensiones, las he medido a todas y segun mi tester están bien, pero estoy seguro que con un osciloscopio se ha de poder observar la oscilación que hace la fuente, lamentablemente no tengo uno.

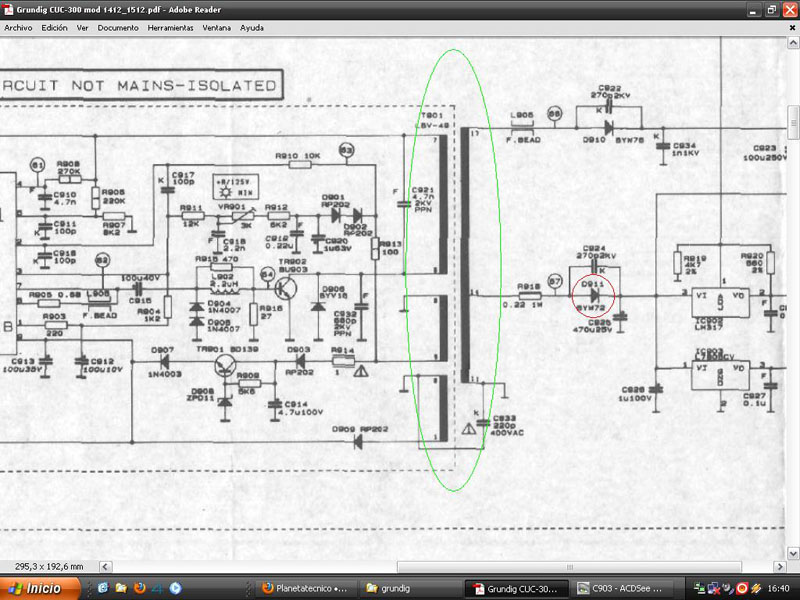

También observé que el diodo D911 tiene en sus soldaduras a la placa signos de calentamiento que no sé si será normal por el consumo o podrá venir por ahi el problema, ahora mismo voy a cambiarlo y tambien cambiaré el capacitor que tiene asociado "C925" y les comento los resultados, les adjunto la imagen para que sepan de que les hablo en el archivo D911.jpg, les señalé en verde el chopper y en rojo el D911. (Observen que las dos imagenes que les envio son de la sección de fuente, entre las dos imagenes pueden ver la sección de fuente casi completa) Mil gracias por la atención Edgar Moutounet

[Augusto]

....o sea el C903 de 400V 150uF) por uno usado de un monitor ...

La duda queda cuando por necesidad se utiliza un componente usado. Tendrías que colocar uno nuevo,para descartar, y luego cambiar los electrolíticos del secundario ya que debido a ser un TV antiguo probablemente estén en mal estado.

[moutounet1]

si, por necesidad habia puesto ese cap usado, es que donde vivo no se consiguen los repuestos, tengo que andar encargándolos, hoy estoy en Paraná comprando todo lo que necesito y mañana voy a ponerme a cambiar diodos y capacitores que me generan sospecha, como los del secundario por ejemplo. Ni bien lo haga les comento lo que sucedió. Tambien tengo que cambiar el flyback asi que primero me voy a poner a leer algunos consejos o procedimientos para no dañar nada.

Muchas gracias.
¿En este foro hay q valorar las respuestas como en otro o con solo dar solución es suficiente?

[Augusto]

La mejor valoración para quienes te ayudaron, el la palabra de agradecimiento; y para cerrar el tema Dar solución, nada más.
Suerte con la reparación.
