Telefunken TK 2070 chasis MC-58 fuera de fcia. horizontal

[TVlocoLeon]

Tengo un T.V. telefunken modelo TK 2070 con chasis MC-58A que me llego fuera de frecuencia horizontal y con lineas de retroceso, encontre FR 501 abierta y es de 1 hom la cambie y ya regula la tension de SCRIN Y APARECIERON LOS 180 VOLTS DE LOS AMPLIFICADORES DE VIDEO pero continua fuera de frecuencia horizontal. Como no tiene ningun presset de control de esa frecuencia me atrevo a solicitarles ayuda para no cambiar el microjungla TA 88088 al "cuete". DESDE YA MUCHAS GRACIAS..

[Alberto Martinez]

falta mas información:
:ugeek: tenes la pantalla violeta con lineas de retroceso, con osd cambia los canales? tenes audio. tenes vídeo se ve la imagen.

si cambiaste fr501, cambia c540 4.7uf/250v puede estar seco.por ese motivo podes tener lineas de retroceso, o por el SGREEN alto.

Porque decis que tenes la fuera de frecuencia horizontal.
La mediste en el pin 39 H-OUT tenes que tener 2.1v, y los 15.734hz de frecuencia horizontal. en el pin 38 tenes el H-AFC control automatico de frecuencia que viene del fly-back. fijate que no este cortada la linea.
en pin 37 tenes el cristal de vco. que controla la frecuencia del procesador.

suerte.

[TVlocoLeon]

falta mas información:
:ugeek: tenes la pantalla violeta con lineas de retroceso, con osd cambia los canales? tenes audio. tenes vídeo se ve la imagen.

si cambiaste fr501, cambia c540 4.7uf/250v puede estar seco.por ese motivo podes tener lineas de retroceso, o por el SGREEN alto.

Porque decis que tenes la fuera de frecuencia horizontal.
La mediste en el pin 39 H-OUT tenes que tener 2.1v, y los 15.734hz de frecuencia horizontal. en el pin 38 tenes el H-AFC control automatico de frecuencia que viene del fly-back. fijate que no este cortada la linea.
en pin 37 tenes el cristal de vco. que controla la frecuencia del procesador.

suerte.

Hola, todo lo primero esta bien, lo de la frecuencia horizontal es que no tengo osciloscopio ni nada con que medir la frecuencia, me pueden dar una idea de como medir y corregir dicha frecuencia. GRACIAS..

[Alberto Martinez]

como se ve la pantalla por eso te puse varios item porque eso no esta claro. en tu descripcion

ya normalmente cualquier mulimetro digital trae el rango de frecuencia 20khz con eso podes medirla.

imagenes.rar

(18.85 KiB) Descargado 305 veces

[TVlocoLeon]

como se ve la pantalla por eso te puse varios item porque eso no esta claro. en tu descripcion

ya normalmente cualquier mulimetro digital trae el rango de frecuencia 20khz con eso podes medirla.

imagenes.rar

Hola, como dije al principio tengo sonido bien en todos los canales, y se unas imagenes inclinadas como los viejos T.V. cuando estaba fuera de frecuencia horizontal y no se podia controlar dicha frecuencia, se puede notar que tiene color tambien. ¿Se entiende lo que quiero decir? ¿ El cristal X401 que dice 503F30 conectado al pin 37, es el que fija la frecuencia horizontal de 15625 ciclos para lA SALIDA HORIZONTAL?..

[Alberto Martinez]

segun el plano si es el cristal. algunos televisores toman como referencia el cristal de 3.58. pero si tenes bien los colores
la única forma de ajustar la frecuencia me parece que es a través de el modo service.
la otra seria cambiar la memoria por una regrabada con los parametros adecuados

[TVlocoLeon]

segun el plano si es el cristal. algunos televisores toman como referencia el cristal de 3.58. pero si tenes bien los colores
la única forma de ajustar la frecuencia me parece que es a través de el modo service.
la otra seria cambiar la memoria por una regrabada con los parametros adecuados

La cuestion es que segun esta misma pagina no posee " MODO SERVICE".Si puedo enviare una imagen para mas orientacion y asi podren ayudarme.

[TVlocoLeon]

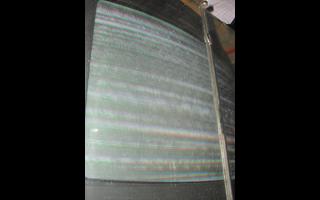

esta es una fotografia de la falla

SDC14686 (Copy).jpg (28.76 KiB) Visto 6272 veces

[Alberto Martinez]

se ve fuera de frecuencia horizontal.
el mas +b tenes los 112v, fijate el socalo del trc,por algo se corto la linea de 180v, que no tenga humedad, el yugo.
un mal filtrado puede afectar tambien a la frecuencia.

[Alberto Martinez]

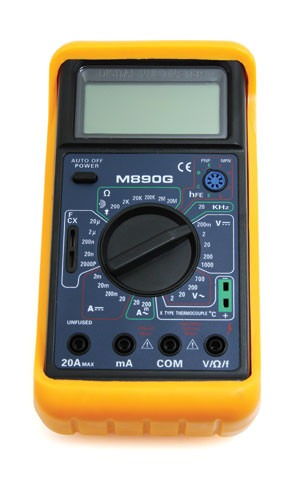

multimetro-digital-temperatura-capacimetro-frecuencia-hfe-20500-MLA20192131645_112014-F.jpg (29 KiB) Visto 6271 veces

si nos vas a tener que invertir en un multimetro este uno de los mas economicos

[TVlocoLeon]

multimetro-digital-temperatura-capacimetro-frecuencia-hfe-20500-MLA20192131645_112014-F.jpg

si nos vas a tener que invertir en un multimetro este uno de los mas economicos

Estimado Martinez : ¿ Que me quisiste decir con la foto de un tester ? Yo puse que todo lo demas esta bien o sea que lo unico que tiene es que esta fuera de frecuencia horizontal. Necesito ayuda para saber si debo cambiar el microjungla o no...

[Alberto Martinez]

que compres un multimetro para que midas la frecuencia horizontal.no me dijiste que no tenias para medir la frecuencia.
o cambia el micro jungla.

[TVlocoLeon]

que compres un multimetro para que midas la frecuencia horizontal.no me dijiste que no tenias para medir la frecuencia.
o cambia el micro jungla.

Hola, gracias, en resumidas cuentas,: Mido con el tester la frecuencia, pero cual es, que debo medir, y con que resultado debo cambiar el microjungla.

[TVlocoLeon]

que compres un multimetro para que midas la frecuencia horizontal.no me dijiste que no tenias para medir la frecuencia.
o cambia el micro jungla.

Hola, gracias, en resumidas cuentas,: Mido con el tester la frecuencia, pero cual es, que debo medir, y con que resultado debo cambiar el microjungla.

Muchisimas gracias a todos, lo solucione cambiandole el C.I. TA 8808BN.
