Sankey CT-21N81

[WILFREDOCENTENO]

Distinguidos amigos aqui mi consulta, con este equipo no me encinde y comence a medir voltajes basicos en primario de fuente 160voll secundario 112vol B+. Jungla 3.3 pin uno, memoria eeprom 5.1, pero en el tranformador driver en el primario caido el voltaje en 1.5 cuando deberia haber 17.5 vol segun medi en otro tv funcionando en buenas condiciones .
Les comento algo extraño, este voltaje que va al draiver del horizontal que polariza la base del horizontal , viene desde el secundario de la fuente iniciando por un diodo me media honda D353 siguiendo la linea llega a una resistencia de 270 homios
es la R437 hasta ahi me mide 27.5 vol pero en el extremo de esta misma resistencia solo me mide 1.5
vol, logicamente este voltaje esta caido. pues como les comente deberia haber 17.5vol en el
transformador druver y solo me llegan 1.5.
Agradecere me ayuden con el diagrama si no es molestia porfavor
Comense como loco a despegar y medir casi todos los componente aldeños y todo me mide bien
que me sugieren que revise amigos gracias por la ayuda que me puedan brindar
, estare esperando sus comentariosi

[Fernando Giachero]

Entiendo que es un chasis PH08K-A.
Fijarse en el siguiente enlace para descargar diagrama:

viewtopic.php?t=48142

[Anjunnefer]

Fijáte si no tienes en corto el transistor driver horizontal.
Revisar el valor de la resistencia de 270 ohms.. puede estar desvalorizada.
comprobar el estado del capacitor electrolítico C453 de 47 micros por 35V.

Si todo eso está bien entonces puede que no tengas excitación horizontal desde el jungla.

[WILFREDOCENTENO]

Gracias amigos estaré revisando y comentare mis resultados

[WILFREDOCENTENO]

Mi amigo una consulta cual seria el pin del exitador en la jungla el 40y43? disculpa mi ignorancia

[Anjunnefer]

Mi amigo una consulta cual seria el pin del exitador en la jungla el 40y43? disculpa mi ignorancia

No Wilfredo. el pin por el que sale la exitación para el driver horizontal es el pin 56 (H HOUT)
Si tienes osciloscopio, puedes ver allí la señal.

[WILFREDOCENTENO]

Muchas gracias por la orientación fino amigo y por contestar a mi consulta Mil Gracias

[cototo]

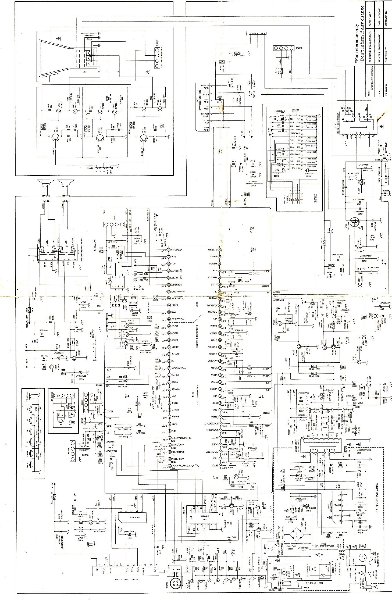

Este es el chassis original de este tv extraido de un

TV SANKEY 21N81.jpg (79.27 KiB) Visto 5217 veces

sankey ct-21n81
