Admiral TG2900N chasis PTNM04

Responder
epiazzi
Principiante
Principiante
Mensajes: 6
Registrado: Jue Jul 30, 2015 6:01 pm

Admiral TG2900N chasis PTNM04

Mensaje por epiazzi » Mié Jun 15, 2016 7:24 pm

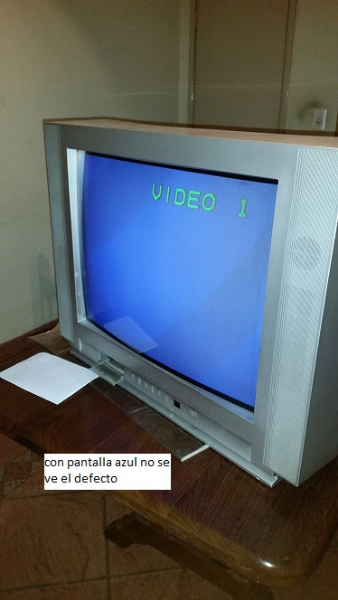

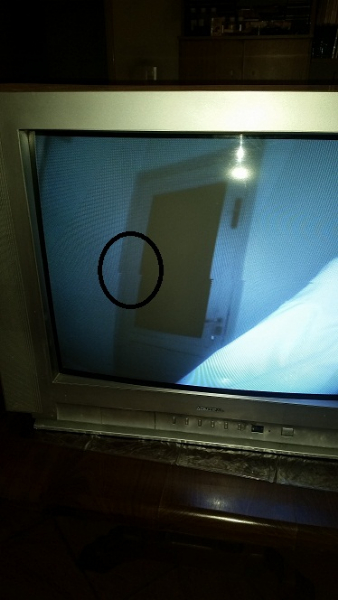

Me llegó este TV con flyback BSC24-3931N con perdidas de alta que hicieron un agujero en el chasis, también en corto resistencia fusible y diodo que alimentan el CI vertical LA78045. Cambié flyback por uno chino con la misma característica comprado nuevo en Mercadolibre, cambié tambien CI vertical y capacitores de la etapa. El TV encendió normal pero con una raya en medio de la imagen y un corrimiento horizontal de la mitad de la imagen. Cambié condensadores de la etapa horizontal incluidos los de acoplamiento del yugo pero sigue igual. Con pantalla azul la falla no aparece, subo un par de fotos para mostrar el defecto, desde ya gracias por sus respuestas.
Adjuntos

TATUZA
Fundador
Fundador
Mensajes: 3788
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Admiral TG2900N chasis PTNM04

Mensaje por TATUZA » Jue Jun 16, 2016 11:59 am

Eso suele suceder cuando las tensiones del IC vertical estan mal, revisá y cambiá los capacitores de la tensión dual del mismo :)

epiazzi
Principiante
Principiante
Mensajes: 6
Registrado: Jue Jul 30, 2015 6:01 pm

Re: Admiral TG2900N chasis PTNM04

Mensaje por epiazzi » Vie Jun 17, 2016 2:17 pm

Gracias Tatuza, voy a verificar nuevamente la etapa vertical y te comento.

epiazzi
Principiante
Principiante
Mensajes: 6
Registrado: Jue Jul 30, 2015 6:01 pm

Re: Admiral TG2900N chasis PTNM04

Mensaje por epiazzi » Vie Jun 17, 2016 6:17 pm

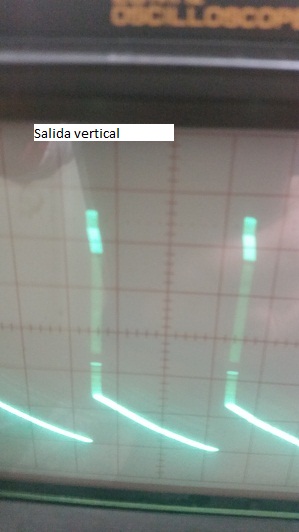

Agrego unas formas de onda de diferentes puntos

epiazzi
Principiante
Principiante
Mensajes: 6
Registrado: Jue Jul 30, 2015 6:01 pm

Re: Admiral TG2900N chasis PTNM04

Mensaje por epiazzi » Dom Jun 19, 2016 12:07 pm

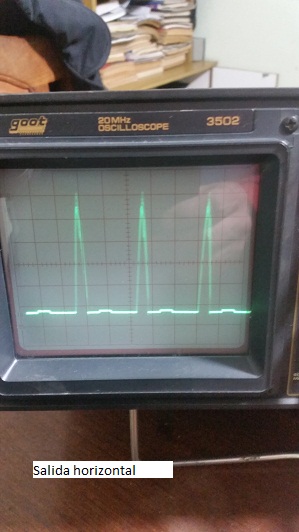

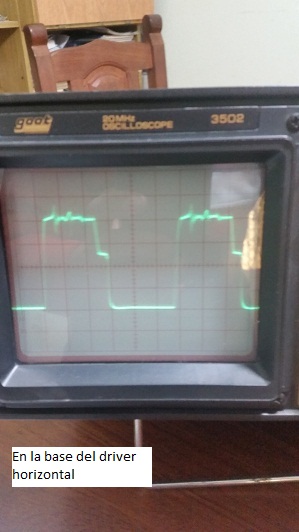

Revisé la etapa vertical y las tensiones están bien, cambié capacitores de la etapa pero continúa el problema. Notan algo raro en los oscilogramas? El escalón en el lado derecho del oscilograma de la salida del jungla y que se replica en la base del driver es normal? El salto que tiene la onda en la salida del horizontal es común ? Agradezco de antemano las respuestas.

Diego Merlo
Moderador
Moderador
Mensajes: 1470
Registrado: Dom Jul 03, 2011 11:07 am
Ubicación: Libertad-Merlo -Bs-As-Argentina
Contactar:

Re: Admiral TG2900N chasis PTNM04

Mensaje por Diego Merlo » Lun Jun 20, 2016 10:31 am

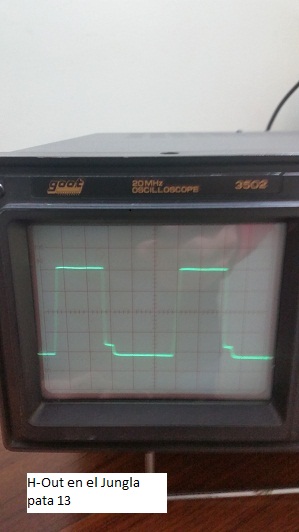

Hola ,te adjunto diagrama ,alli encontraras el oscilograma,con respecto al escalon en el h-out pin 13 del jungla estimo que no es el correcto,revisaste las resistencias R406?,quiza la falla pueda estar ahi.has la comparacion con el oscilograma del diagrama y comenta avances slds Diego
Bajar archivo

Omar
Moderador Global
Moderador Global
Mensajes: 1096
Registrado: Mié Nov 04, 2009 11:45 am
Ubicación: Merlo , San Luis, Argentina

Re: Admiral TG2900N chasis PTNM04

Mensaje por Omar » Lun Jun 20, 2016 1:00 pm

Hola, tuve esa falla una sola vez y era el fly fallado.

saludos

epiazzi
Principiante
Principiante
Mensajes: 6
Registrado: Jue Jul 30, 2015 6:01 pm

Re: Admiral TG2900N chasis PTNM04

Mensaje por epiazzi » Mié Jun 22, 2016 7:23 pm

Gracias Diego y Omar por sus respuestas, les comento que estube buscando la R406 y encontré la serigrafía pero la resistencia no está, se nota que nunca estuvo, asumo que no viene en este chasis porque al abrirlo se notaba que era la primera vez que se abría la carcaza. Ya había visto los oscilogramas del diagrama y he notado que en la base del driver el oscilograma tiene bordes bien rectos, es una onda cuadrada, pero buscando en la red vi oscilogramas normales de la base del driver con el escalón del lado derecho, lo que no vi es la salida horizontal con ese escalon entre los pulsos.
Ya saqué el Flyback y me dijeron que me lo van a cambiar. Cuando lo tenga lo pruebo y les comento como me fué, ya dejó de ser rentable esta reparación pero no puedo darme por vencido.
Una pregunta para Diego, por que pensaste en la R406? La pregunta es para aprender no para tomarte examen.Nuevamente gracias.

epiazzi
Principiante
Principiante
Mensajes: 6
Registrado: Jue Jul 30, 2015 6:01 pm

Re: Admiral TG2900N chasis PTNM04

Mensaje por epiazzi » Sab Jun 25, 2016 7:39 pm

Gracias por todo doy por concluido este tema lo dejo pendiente sin solución por ahora, lo último que hice fue cambiar nuevamente el flyback, cambié capacitores hasta de la etapa de audio pero la falla persiste lo voy a dejar por un tiempo. Gracias nuevamente.
