Ante la casi inexistencia en el mercado del LM2476TB (de 19 pines) me vi obligado a diseñar una adaptación utilizando los amplificadores de colores LM2470, LM2469TA, LM2445, etc. de 9 pines que son de fácil consecución evitándonos así largas demoras.
El LM2476TB internamente tiene un ampliifcador de colores y un LM2480 (regulador de 80 voltios) por lo que conectando los pines equivalentes entre un LM2470 + LM2480 con los pines del LM2476TB logramos el fin deseado.

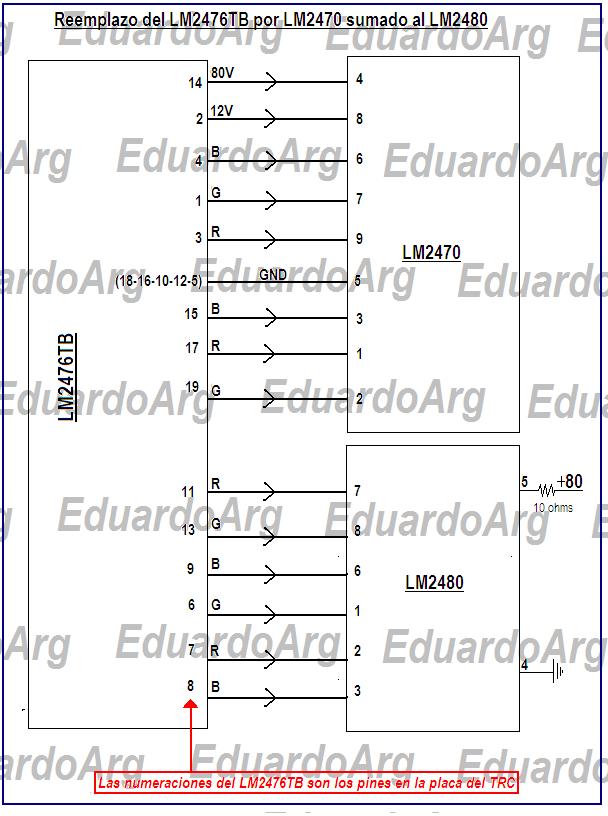

Adjunto un diagrama con la equivalencia de los pines.
El procedimiento que hago es soldar cablecitos de los pines del LM2476TB y a esos cables llevarlos a los pines que correspondan del amplificador de colores y del LM 2480.
Al LM2480, lo sueldo en una plaquetita pequeña junto con la resistencia de 10 Ohm y la ubico del lado del zócalo del TRC.
Al LM2470 o LM 2469, etc. lo ubico sobre el disipador que trae el LM2476TB de manera tal que las patas salgan para el lado del cobre de la placa del TRC, pero para ello, para que puedan sobresalir, hay que cortar un poco con una sierrita la plaqueta (en esa parte no afecta porque solo está la masa y no se cortaría ninguna pista).
Tal adaptación funciona de lujo; el monitor que estoy usando desde hace meses tiene esta adaptación (utilicé un LM2469TA) y la imagen es increíble, no lo cambio ni por un LCD...
El LM2470 podemos reemplazarlo por el LM2469 – 2445 y otros.
Autor: Eduardo Argañaraz
Adjunto archivo word.
