Rock Fosgate Punch P300 2 piezas faltantes

Mensaje por Planetasergio » Jue Sep 18, 2014 5:43 pm

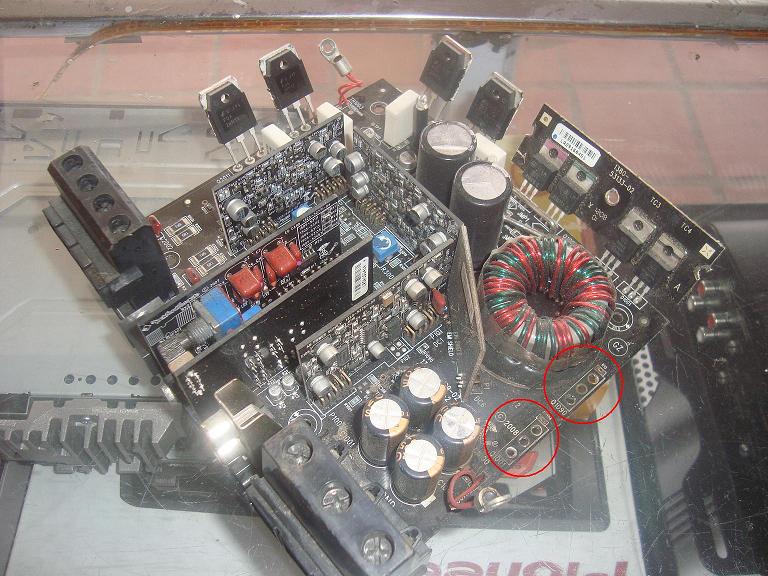

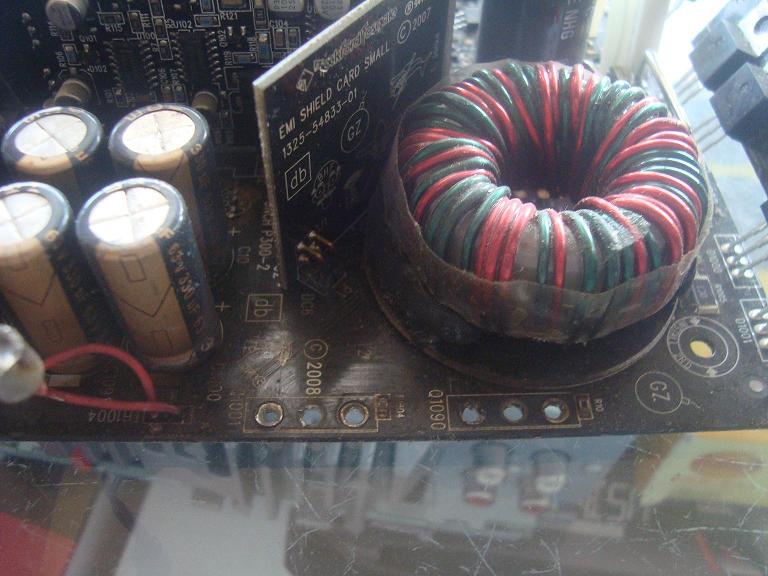

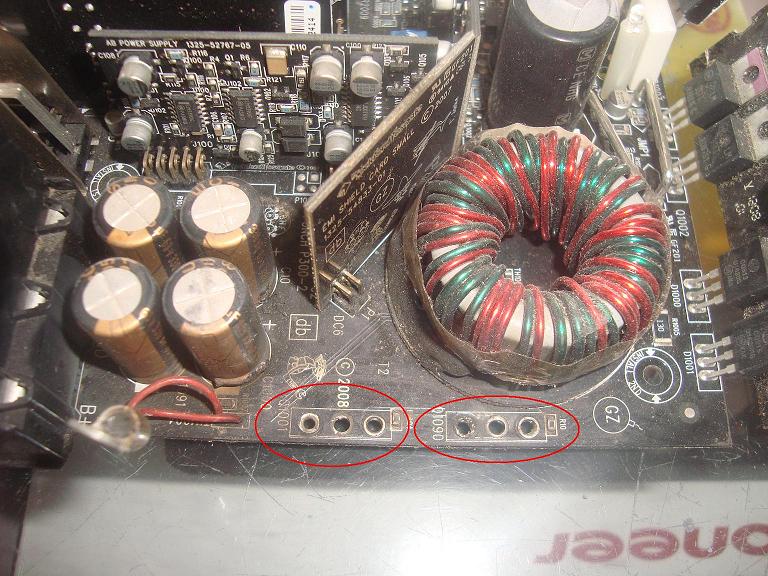

Buen dia, este amplificador de Caraudio ROCKFORD FOSGATE PUNCH P300-2 le faltan los 2 mosfets del inversor marcados como Q1090 y Q1001, alguien sabe cuales son o si hay un esquematico? de antemano mil gracias por la ayuda, chauuuu

subo unas imagenes...
Adjuntos
Arriba
betale
Técnico Calificado
Técnico Calificado
Mensajes: 1229
Registrado: Mié May 11, 2011 9:03 am
Ubicación: Chile

Re: ROCKFORD FOSGATE PUNCH P300-2 piezas faltantes

Mensaje por betale » Dom Sep 21, 2014 9:07 am

Hola:en este link se encuentra varios diagramas,ve si hay lo que buscas o parecido.
http://diagramasde.com/audio/Rockford
Arriba
Planetasergio
Aprendiz
Aprendiz
Mensajes: 30
Registrado: Mar May 07, 2013 7:01 pm

Re: ROCKFORD FOSGATE PUNCH P300-2 piezas faltantes

Mensaje por Planetasergio » Dom Sep 21, 2014 11:41 am

Bueno, eso son esquemas viejos y la mayoria sonde instalacion, realmente de esa marca es casi imposible encontrar planos o esquemas, ya ubique la pieza es el HUF75344g3 de Fairchild Semiconductor Corporation, doy por cerrado este tema, anexo el datasheet del mismo, chaoooo
Adjuntos
HUF75344G3.pdf
(970 KiB) Descargado 176 veces
