potencia zkx mt 1000 distorSiona el sonido.

[aritronic]

Estimados tecnicos del grupo esta potencia vino con los mosfets volados,reemplace los averiados y ahora no sale casi sonido con el caracteristico ruido de 50 ciclos en la salida,enciende normal o sea que no se protege pero me tiene a las vueltas ese problema,no se si a alguien la habra pasado,agradeceria culaquier dato.GRACIAS.

[TATUZA]

Hola, por lo general, cuando se queman algunos transistores de potencia, lo mas lógico es reemplazarlos a todos los de esa etapa, ya que han sufrido lo mismo que quienes se quemaron, recuerda que el hilo se corta por lo mas fino.-
Medí tensión continua en la salida de parlantes, y te va a dar algunos voltios, seguro está mal

[TATUZA]

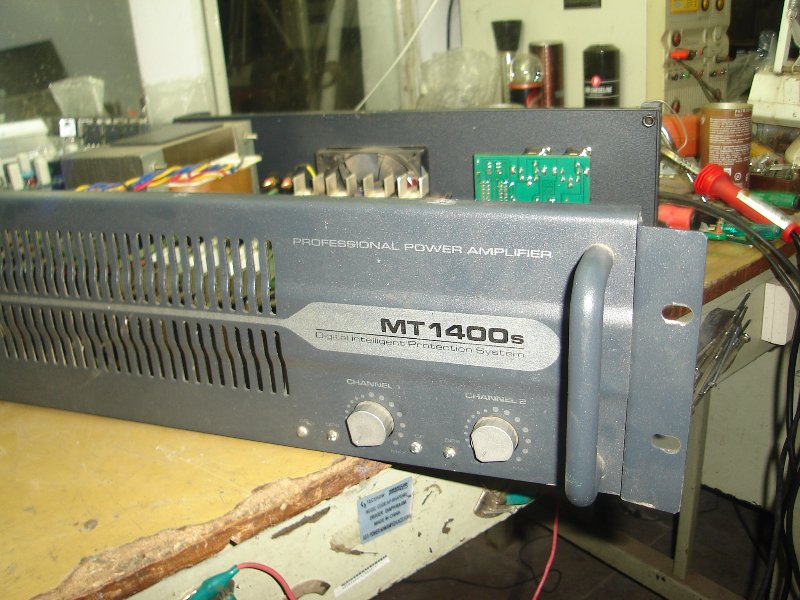

Ahí te mando una foto de una que reparé hace un tiempo, se le reemplazaron los fet de la etapa, completos, y revisá el fuse que está en la placa de la fuente, comenta!!

[aritronic]

Es idéntica!!tome las tensiones desde la fuente hacia la placa de drivers y me da +102v--102v asi que me parece que están bien,en este momento esta zumbando y tome tensiones en la salida de parlantes y esta en 0v.

[TATUZA]

OK, bien, ahora medí las tensiones de +/- 15 volt en la placa done estan los operacionales y los optos, fijate qu eesten correctas, tal vez sean de +12/-12, pero que sea pareja, lo mismo, trabajá con los datasheet de os operacionales, para saber latension de cada pin, puede haberse dañado alguno
Suerte y comenta

[aritronic]

querido colega encontré la falla!!!!era falta de masa nomas ya que encontré en el modulo de canon donde esta la entrada de linea una resistencia fusible abierta(r99),ahora suena limpito el canal ch1 con un pequeño zumbido en canal ch2¿porque sera???

[TATUZA]

Perecto, revisá lo mismo en el CH2

[aritronic]

colegas encontré la falla de la dichosa potencia,la plaqueta con los transistores de uno de los canales tenia resistencias cerámicas de 0.33ohm o sea del canal que funcionaba bien,la otra plaqueta tenis resistencias de 0.68ohm porque la quite completa de otra potencia que tenia también en reparación,asi que quite las de 0.68 por 0.33 y quedo perfecta!!!

[Martin28]

tienen diagrama de la zkx mt 1000 ? gracias

[jopedope]

Buenas noches a todos!!

Me llego una de éstas al taller, pero el modelo es MT1000. El problema que tengo es que se quemó el transformador. No tiene escrito los valores. Alguno sabe que tension entrega? Muchas gracias. Creo que son dos salidas de 50VAC pero quiero estar seguro.

[TATUZA]

Según creo es de 51 volt +51 volt, y debe haber una auxiliar de 18 +18 o similar para alimentar los pre y el cooler, que tiene una resistencia para bajar la tensión a 12 volt
