Hitplus CXMD 1020 Reemplazo CI fuente

[GUSTAVO2014]

Sres. colegas, buen dia, los molesto por si me pueden brindar un reemplazo de ci de etapa de fuente de minicomponente Hitplus modelo CXMD 1020 , el integrado original tiene por hubicacion U200 su nomenclatura es HF01B001 a este no lo consigo en el gremio, tengo entendido que hay un reemplazo para este, si uds. me pueden ayudar les agradecere.

atte. GUSTAVO ZAYA

[TATUZA]

Hola, se puede reemplazar por el ic viper22a, qu eviene en mucahs fuentes y es muy similar, solo debes adaptar los pines, lo demas es igual, fijate que el vdd va al pin 4 del viper y al pin 4 del opto, y el pin 3 de viper va al otro pin del opto, y acá debes cambiar el capacitor C203 (104) por uno de 273, lo demás es igual drain van al mismo punto y source a masa directo

[GUSTAVO2014]

Estimado colega, la verdad y perdon por mi ignorancia, no me queda claro como reemplazarlo, pues por ej. el ci original tiene un pin denominado VSD que no me explica bien donde conectarlo, y tampoco veo claro lo del opto, si puede hacerme un diagramita le agradecere.

atte. GUSTAVO

[TATUZA]

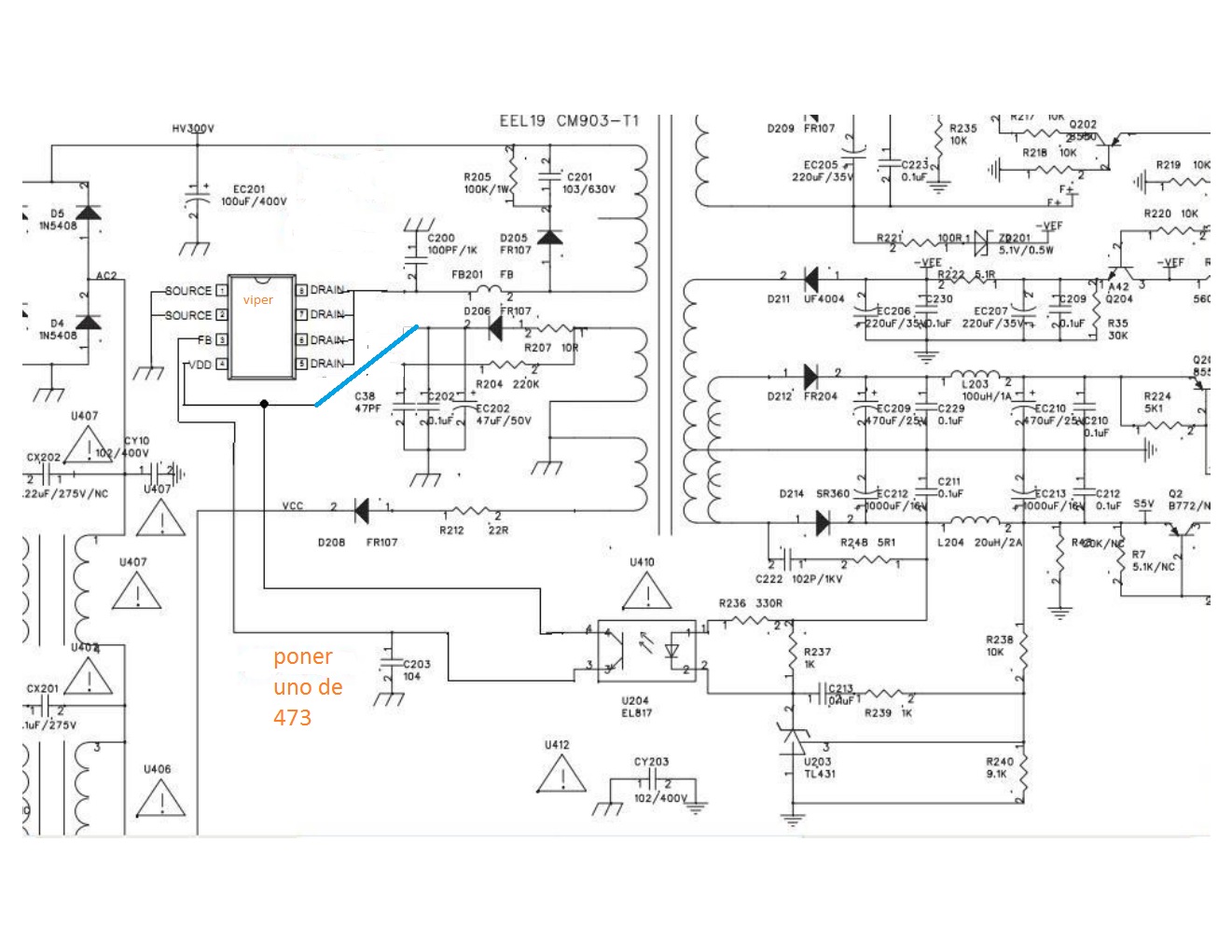

Bueno me costó mucho poder editar la fuente original para subirte el diagrama

[GUSTAVO2014]

Estimado colega, muchisimas gracias por dedicar tiempo en brindarme esta solucion, me pongo a trabajar para ver si logro solucionarlo, te reitero las gracias.


atte. GUSTAVO ZAYA

[GUSTAVO2014]

Estimado Tatuza, la modificacion funciona perfecto, ya lo practique en 2 equipos y es la solucion.

desde ya muchas gracias.

atte. GUSTAVO ZAYA

[rbonino]

Bueno me costó mucho poder editar la fuente original para subirte el diagrama

HOLA!!! BUEN DÌA Y DESDE YA MUCHAS GRACIAS QUERÌA VER EL DIAGRAMA DE COMO SE REEMPLAZA EL HF01B04 POR ELBIPPER 22. PORQUE EN LA PÀGINA NO PUEDO VERLO

[gonzatec]

hola podrian pasarme el diagrama porfavor ya quen me sirvio muchisimo esto estaba por tirar la fuente xq no conseguia ese integrado MUCHAS GRACIAS muy buena info en este foro

[darimix29]

hola colegas...tengo el mismo ic (hf01b01) y consegui el viper22a.....pero coloque como esta tal cual a la reforma y vuela todo!!!!!......

[alonsocar]

colegas hice lo del diagrama pero no consegui el capasitor puedo dejar el mismo?

[apazamanuel]

Hola, se puede reemplazar por el ic viper22a, qu eviene en mucahs fuentes y es muy similar, solo debes adaptar los pines, lo demas es igual, fijate que el vdd va al pin 4 del viper y al pin 4 del opto, y el pin 3 de viper va al otro pin del opto, y acá debes cambiar el capacitor C203 (104) por uno de 273, lo demás es igual drain van al mismo punto y source a masa directo

Amigo TATUZA: tengo una duda, segun el diagrama modificado el fb del viper (pata 3) va al 3 del opto y segun veo en el esquema de fuente esa pata del opto va a tierra. Es asi como debo conectar el FB? si es asi puedo conectar todo directo a la pata 1, 2 (drain) que va a tierra tambien? Gracias, Saludos desde Unquillo.

[Enrq70]

Buenos dias colegas,,,realice la modificacion y la fuente sin carga funciona,,entrega los voltages pero cuando le coloco una carga en los 5 voltios se vuelve inestable y los 5 voltios fluctua,,ya revise todo,,cambien el integrado por uno funcionando de una fuente sanyo y el opto co el TL y lo mismo,,,podra ser el transformador que se daño con el corto circuito del integrado original?

[Victor128]

Hla gente,como les va,necesito un gran favor,necesito el esquema para remplazar el ic hf01b001 por el viper22a

[RAMYREH]

Hola, me encuentro con el problema, pero en mi caso no enciende de ninguna manera, y veo tu modificación y no le encuentro forma a como hacer la mía, si tendrías el plano original para guiarme mas, por que me he confundido mucho y estoy a la de dios...
-desde ya muchas gracias

[TATUZA]

Hola, arriba estan los dos diagramas, el que dice philco es el original, y el otro es el que he modificado
