Nordmende NRD5060 Solicito Diagrama

Mensaje por eduargaston » Mié Sep 10, 2014 8:11 pm

No Enciende presenta varios componentes Carbonizados,
supuestamente se apago con un Apagon de luz!
por lo que veo esta falla no es de apagon, es provocado por algun metal que cayo adentro o lo provocaron con algun destornillador

esta es la lectura que pude leer BCOAB DM311, (serigrafia U201) Sera la correcta?
Serigrafia C6 Tiene pinta de ser un Puente, que no esta completo
C206 condensador divoso en su lectura lo ultimo 33J
Q3 solo diviso esta lectura 50 de los dos ultimos numeros, al lado hay otro tr que puede ser el mismo, no lo se

Oña
Técnico Calificado
Técnico Calificado
Mensajes: 701
Registrado: Vie Oct 30, 2009 5:35 pm
Ubicación: Bs As. ARGENTINA

Re: Normende NRD5060 Solicito Diagrama

Mensaje por Oña » Jue Sep 11, 2014 8:53 am

coloca los componentes que tiene como ser Jungla, salida vertical, salida de sonido etc, etc para ver si por medio de estos podemos ubicar algún diagrama similar, gracias

barruffa
Técnico Calificado
Técnico Calificado
Mensajes: 674
Registrado: Dom Abr 24, 2011 12:25 am
Ubicación: montevideo uruguay

Re: Normende NRD5060 Solicito Diagrama

Mensaje por barruffa » Jue Sep 11, 2014 9:09 am

por lo que veo es un equipo de audio,no tiene ni jungla ni vertical como un tv.si podes subi alguna imagen del equipo para ver que se puede encontrar

Oña
Técnico Calificado
Técnico Calificado
Mensajes: 701
Registrado: Vie Oct 30, 2009 5:35 pm
Ubicación: Bs As. ARGENTINA

Re: Normende NRD5060 Solicito Diagrama

Mensaje por Oña » Jue Sep 11, 2014 9:57 am

uhhhhhhhhhhh

jajajaja pensé que era un TV, eso me pasó por no mirar el foro en cal esta el tema mis disculpas al autor del tema y gracias Barruffa por la corrección

eduargaston
Técnico Calificado
Técnico Calificado
Mensajes: 536
Registrado: Jue Mar 22, 2012 11:35 am
Ubicación: Montevideo

Re: Normende NRD5060 Solicito Diagrama

Mensaje por eduargaston » Jue Sep 11, 2014 10:10 am

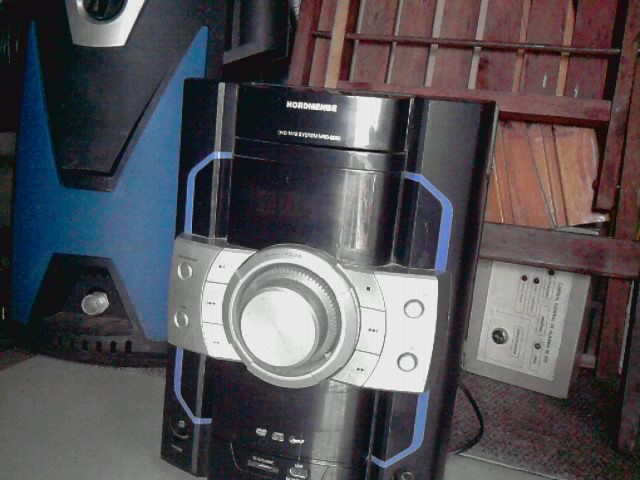

Especificaciones tecnicas:
Potencia 100+100w (RMS)
Sintonizador AM/FM
Formatos- DVD-DVD+R/-R/RW-MP3-
CD+R/RW-JPEG-CDR-Puerto USB
NRD-5060
Entrada de micrófono (karaoke)
Entrada auxiliar de audio
Lector de tarjeta SD
Salida de audio PCM
Dolby digital
Salida de video componente
Adjuntos

barruffa
Técnico Calificado
Técnico Calificado
Mensajes: 674
Registrado: Dom Abr 24, 2011 12:25 am
Ubicación: montevideo uruguay

Re: Normende NRD5060 Solicito Diagrama

Mensaje por barruffa » Jue Sep 11, 2014 10:20 am

FORTUNE se llama la empresa que los trae,tienen el service oficial en Wilson Ferreira Aldunate entre Maldonado y Durazno.ahi capaz que te dan una mano con el diagrama o que te muetren la placa para sacarle una foto

eduargaston
Técnico Calificado
Técnico Calificado
Mensajes: 536
Registrado: Jue Mar 22, 2012 11:35 am
Ubicación: Montevideo

Re: Normende NRD5060 Solicito Diagrama

Mensaje por eduargaston » Jue Sep 11, 2014 10:28 am

Gracias Diego, cuando valla por el centro me arrimo hasta el local, si encontras algo de este equipo me avisas
Oña todos nos apuramos a querer contestar y por no mirar y leer bien le pifiamos, saludos a ambos, gracias muchachos

TATUZA
Fundador
Fundador
Mensajes: 3794
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Normende NRD5060 Solicito Diagrama

Mensaje por TATUZA » Jue Sep 11, 2014 11:32 am

Hola Gastón, ese equipo tiene transformador o una fuente conmutada???

eduargaston
Técnico Calificado
Técnico Calificado
Mensajes: 536
Registrado: Jue Mar 22, 2012 11:35 am
Ubicación: Montevideo

Re: Normende NRD5060 Solicito Diagrama

Mensaje por eduargaston » Jue Sep 11, 2014 12:12 pm

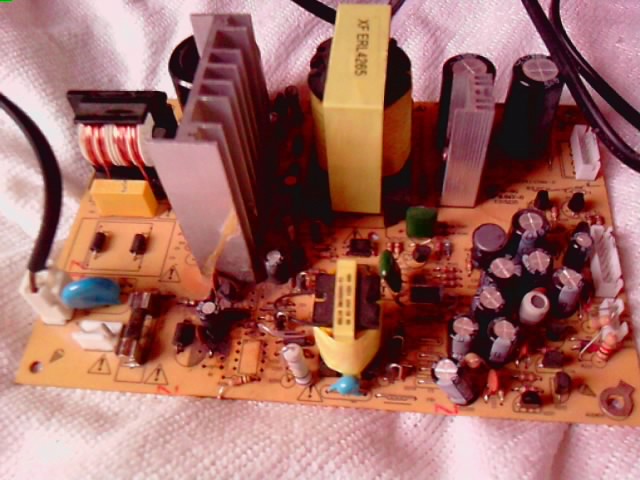

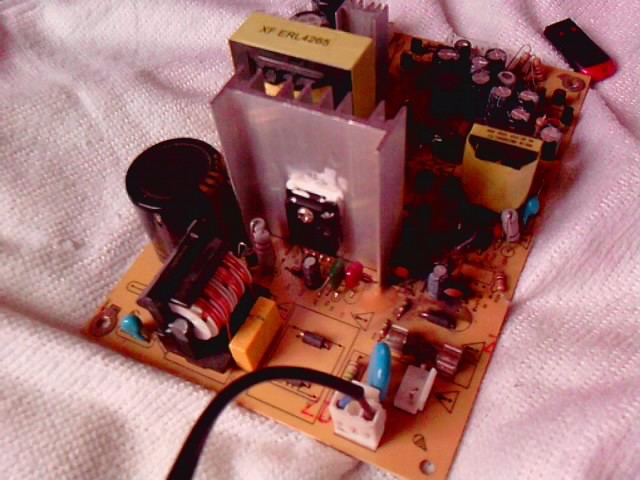

Tatu, va foto de la fuente
Adjuntos

TATUZA
Fundador
Fundador
Mensajes: 3794
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Normende NRD5060 Solicito Diagrama

Mensaje por TATUZA » Jue Sep 11, 2014 4:33 pm

Bueno es una switching, o conmutada, si pasó por lo que vos decís, esta quemada la parte primaria, desde donde se enchufa, hasta justo la mitar del chopper, (transformador) que se observa allí, tiene dos, uno de stand by y el otro de poder, así que a reemplazar lo quemado, si podes, pasá el codigo del integrado regulador de la fuente, a ver si te podemos ayudar en el circuito de como funciona, ya que olvidate de diagrama

eduargaston
Técnico Calificado
Técnico Calificado
Mensajes: 536
Registrado: Jue Mar 22, 2012 11:35 am
Ubicación: Montevideo

Re: Normende NRD5060 Solicito Diagrama

Mensaje por eduargaston » Jue Sep 11, 2014 5:24 pm

tatu es un STR X6757
eduargaston escribió:No Enciende presenta varios componentes Carbonizados,


esta es la lectura que pude leer BCOAB DM311, (serigrafia U201) Sera la correcta?
Serigrafia C6 Tiene pinta de ser un Puente, que no esta completo
C206 condensador divoso en su lectura lo ultimo 33J
Q3 solo diviso esta lectura 50 de los dos ultimos numeros, al lado hay otro tr que puede ser el mismo, no lo se

aldo tonato
Técnico Calificado
Técnico Calificado
Mensajes: 645
Registrado: Vie Oct 30, 2009 12:33 pm
Ubicación: Carlos Paz

Re: Normende NRD5060 Solicito Diagrama

Mensaje por aldo tonato » Jue Sep 11, 2014 9:29 pm

Hola, Eduardo.
Acá datasheet: http://www.semicon.sanken-ele.co.jp/sk_ ... _ds_en.pdf

Saludos.

eduargaston
Técnico Calificado
Técnico Calificado
Mensajes: 536
Registrado: Jue Mar 22, 2012 11:35 am
Ubicación: Montevideo

Re: Nordmende NRD5060 Solicito Diagrama

Mensaje por eduargaston » Sab Sep 13, 2014 4:58 pm

Gracias Aldo! voy esperar Info y estar pendiente de los componentes que tengo carbonizados para proseguir con la reparacion de este equipo
eduargaston escribió:tatu es un STR X6757
eduargaston escribió:No Enciende presenta varios componentes Carbonizados,


esta es la lectura que pude leer BCOAB DM311, (serigrafia U201) Sera la correcta?
Serigrafia C6 Tiene pinta de ser un Puente, que no esta completo
C206 condensador divoso en su lectura lo ultimo 33J
Q3 solo diviso esta lectura 50 de los dos ultimos numeros, al lado hay otro tr que puede ser el mismo, no lo se

eduargaston
Técnico Calificado
Técnico Calificado
Mensajes: 536
Registrado: Jue Mar 22, 2012 11:35 am
Ubicación: Montevideo

Re: Nordmende NRD5060 Solicito Diagrama

Mensaje por eduargaston » Sab Sep 13, 2014 4:59 pm

Gracias Aldo! voy esperar Info y estar pendiente de los componentes que tengo carbonizados para proseguir con la reparacion de este equipo
eduargaston escribió:tatu es un STR X6757
eduargaston escribió:No Enciende presenta varios componentes Carbonizados,


esta es la lectura que pude leer BCOAB DM311, (serigrafia U201) Sera la correcta?
Serigrafia C6 Tiene pinta de ser un Puente, que no esta completo
C206 condensador divoso en su lectura lo ultimo 33J
Q3 solo diviso esta lectura 50 de los dos ultimos numeros, al lado hay otro tr que puede ser el mismo, no lo se
