Hola muchachos me traen de otro servis la placa de la fuente sola,el tema es que ni bien lo enchufas quema el fusible de 220,revise componentes discretos y no encontre nada mal por ahora,todavia no conosco como funcionan esas fuentes ademas perdon por mi ignorancia pero ¿tiene dos puente de diodos?¿que puedo desvicular para ver si desaparece el corto?

en este enlace le paso una foto de la fuente donde se puede ver con lupa y en detalle

http://www.preciolandia.com/br/pci-plac ... #&panel1-2

Y por aca el diagrama

viewtopic.php?f=15&t=13289

Martín, como primer medida nunca recibas solo una parte del aparato a reparar, mucho menos una fuente conmutada de un LCD que NO puedes probar el funcionamiento en vacío (sin carga) y en el caso que apliques una carga simulada (resistencias o lámparas) nunca sabrás si el resto del aparato funciona correctamente. Como reparar algo si no lo puedes probar en conjunto¿?
Peor en los Philips que traen una retroalimentación a la fuente que le informa el normal funcionamiento de todas las etapas, y en caso de haber alguna anomalía automáticamente la fuente se apaga.
Otra, debes si o si utilizar lámpara serie para realizar las pruebas, así en caso de corto como el tuyo actúan estas en lugar de que te vuele el fusible u otro componente. Para un LCD de 32" trabajo con una serie de 500W.
Respondiendo a tu pregunta dichas fuentes tiene un sector destinado al stand by (baja corriente) donde salen los 3.3v (suele ser de 5v), un puente, y otro sector donde saca principalmente los 24v (alta corriente) para alimentar a las lámparas, otro puente, junto a otras tensiones secundarias.
Al haber un corto tan brusco buscaría principalmente en los Semi-conductores: Mosfet, Integrados (medir VCC con respecto a masa), Transistores, Diodos. Seguro alguno/s de ellos estará dañado.

Gracias pepi, tenes razon no me gusto nada cuando me trajo la placa sola para que la mire,sinceramente la revise medio por arriba y por el numero de placa llegue adivinar que se trataba de un philips 32",no creo que intente o me ponga de cabeza a tratar de reparar esa fuente sin las demas etapas del tv,si te puedo decir que ovbiamente trabajo con una serie pero en este caso use la de tv de 200w,igual agredesco tu gran colaboracion ya que hoy ya aprendi algo nuevo en el funcionamiento :G de esta fuente,Cuando me llegue un tv "completo" me meto de cabeza.Gracias,un abrazo.

Pd:este tv trabaja con tres optoacoplador y uno comparado con los otros en la linea de los 24v media muy distinto,¿podra ser por ese lado el corto?voy a probar cambiando total no pierdo nada... :ugeek:

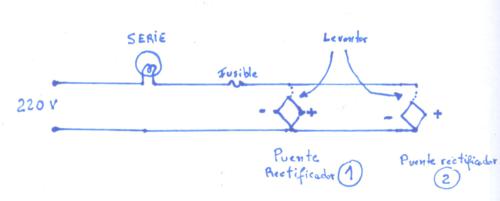

Metodología en caso de fuente con dos o mas puentes rectificadores:
De esa forma determinas cual de las fuentes está en corto.
También se puede determinar con el ómhetro, de la misma forma, levantando uno por uno de los puentes.

Una vez determinado la fuente que está en corto te enfrascas directamente en ella.-

Hola amigo ,continuaste con esta fuente o abandonaste???
me llego uno de estos tv ,el cual tenia varios filtros dañados y mosfet,cambie y arranco pero el mismo cuando arranca la pantalla me prende a pleno la lampara de 150w, estaria bien esto?? yo creo que si por el consumo del display....
Suerte!!

ariel26 escribió:Hola amigo ,continuaste con esta fuente o abandonaste???
me llego uno de estos tv ,el cual tenia varios filtros dañados y mosfet,cambie y arranco pero el mismo cuando arranca la pantalla me prende a pleno la lampara de 150w, estaria bien esto?? yo creo que si por el consumo del display....
Suerte!!

hola ariel ,lo que me pregunto es que tipo de lampara usas ,porque ya las viejas de tuxteno no se ven màs ,hoy las de 150 w son las de bajo consumo que tienen otra resistencia .Asi con la lampara a pleno el tv arranco ?

Hola uso lampara de las vieja, si arranca pero se corta en unos segundos,la bobina esta desconectada, al ver que estaba todo bien lo coloque directo a red y salio funcionando....
