Sharp LC32M400M necesito esquema fuente.

[ElOscar03]

Buen día colegas y amigos:
Si alguién tiene el esquema eléctrico de la fuente de este LCD por favor si lo pudiera subir, no el manual de servicio que no la trae.
Muchas gracias.
Saludos.

[saularciga2]

Hola , me podrias decir que serigrafia trae en la fuente? tal vez por eso lado te pueda ayudar , ya que muchas fuentes se usan en varias marcas diferentes

[saularciga2]

para empezar cambia estos dos HS01G, IC 601
6754MR ,IC 501
de preferencia el HS01G y los TL 431
y ya debe trabjarte.
el ic601 es el que te genera el voltaje de Standby

[ElOscar03]

Muchas gracias colega saularciga2.
Pido disculpas porque a lo mejor no correspondía preguntar así, pero necesito ese esquema porque vi en una página árabe que usa el BD 9270F en el inverter, que es lo que necesito, es para una fuente de un LCD LG 42LK450, que no existe en ningún lado, hace tres días que revolví la red entera jajaja. Es la EAX61124203/2. Hay muchos manuales de servicio pero sin la fuente, y la verdad nunca me sirvieron para nada hasta ahora.
Le cayó un rayo en la entrada de alimentación de 220 v, tenía quemados dos de los cuatro mosfet k3868 y el fusible que alimenta estos, pero no el fusible principal. Cambiados los componentes quemados, la fuente arrancó con todas las tensiones, responde a ON-Off con teclado y control remoto, pero no enciende el inverter y no tiene audio. El led esta rojo en St. by y al encender se va pasando lentamente a blanco, se mantiene siempre en blanco hasta darle la señal off que regresa a rojo,
El BD 9270F recibe 12 v de alimentación en pin 22, pero ningún otro pin tiene tensión. Estoy intentado descifrar como es el arranque de st by en el pin 12.
Muchas gracias.
Saludos.

[ElOscar03]

La única tensión que falta es la de On Off que viene de la main board.

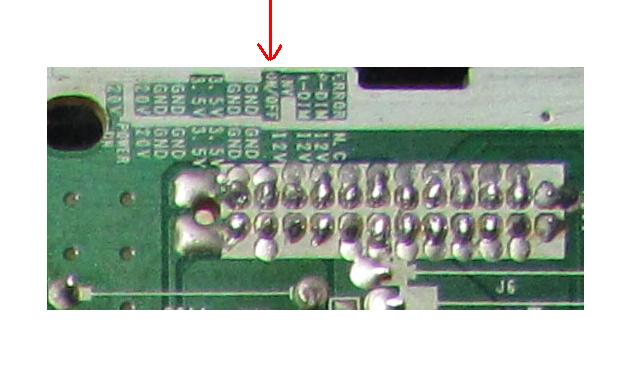

Adjunto foto.
