Boa noite amigos, tenho este radio para recuperar, que meu pai adiquiriu quando eu ia completar um ano de existencia, e esta perfeito, ele usa 6 pilhas grandes de 1,5 V, na saida de som ele trabalha com 2 trs OC 74 e os pre amplif são OC 61 e OC 62(tem placa de amplificador separado).
A caixa dele é plastica na cor bege, as teclas de faixas são na parte superior, para 2 ondas curtas e ondas medias(3 faixas)(auto, M, K1, e K2).
Na parte superior lado direito é o botão de sintonia que é interno só aparecendo a lateral dele para girar a sintonia.
Ainda na parte superior lado esquerdo, liga volume e tonalidade os 2 juntos só aparecendo a lateral deles.
Este radio tem alça de couro, e onde prende as pontas da alça é tambem as trava que abre o gabinete.
Se algum amigo tiver o esquema elétrico dele, por favor postar aqui estou precisando.
Desde já agradeço a todos.

*-Hola....acá el esquema del modelo Derby de Blaupunkt (Germany),,,Quizas contenga información
que pueda ayudarle,,,,Las características se aproximan al solicitado,,,,,,,,Saludos.......

mafs56 ,,,,,,,,, :ugeek:

"El Conocimiento está en la Experiencia",(Albert Einstein)

Aca va otro Saludos y suete ¡¡¡

*-Hola "jose aldo abat",,,Al parecer el esquema solicitado en éste post es dificil de localizar,,,No lo tengo en mis archivos
y en la Web....nada.

*-Los modelo de "Telefunken Allegro" al parecer tiene varias versiones y presentaciones a juzgar por éste modelo que presentas
que es valvular,,,el solicitado por el amigo "tuliomoreira" es un "Telefunken Allegro all transistor".....

Saludos...mafs56,,,,,,,,,,,,,, :ugeek:

"El Conocimiento está en la Experiencia",(Albert Einstein)

Intentando ayudar subo: Telefunken TR1

Barquisimetro es cierto la del sr. es a transistores poque enuncia los oc transistores clasicos de germanio.Disculpen y sludos¡¡¡

Boa tarde amigos,
primeiramente muito obrigado por se empenharem nesta tarefa.
Quero pedir desculpas porque acabei informando a série de transistor errada.
Os transistores são:
02 OC 74 na saida de som.
01 OC 602 no pre amplif.
01 OC 604 driver de saida.
01 OC 614 oscilador misturador.
02 amplificadores de FI não tem numero, estão encaixados no chassis(parece ser AF 105, AF115 ou 117).

Estou tambem procurando na net e no radiuo museum encontrei um que é bem parecido com ele se chama "TRANSISTAR", mas sómente vi as fotos dêle.
Se alguem tiver o esquema por favor.
Sou muito agradecido a todos.!!!!

Se parece muito com este radio:
http://www.radiomuseum.org/images/radio ... 905793.jpg
Porem a cor é totalmente bege, e embaixo esta escrito Allegro, no restante é igual.
Mesmo este modelo se souberem de alguma documentação técnica tipo esquema, manual de serviço, e etc..
Agradeço a colaboração mais uma vez, muito obrigado a todos.

tuliomoreira escribió:Se parece muito com este radio:
http://www.radiomuseum.org/images/radio ... 905793.jpg
Porem a cor é totalmente bege, e embaixo esta escrito Allegro, no restante é igual.
Mesmo este modelo se souberem de alguma documentação técnica tipo esquema, manual de serviço, e etc..
Agradeço a colaboração mais uma vez, muito obrigado a todos.

Tenho a foto dele, mas não sei como postar aqui no fórum.

tuliomoreira escribió: Tenho a foto dele, mas não sei como postar aqui no fórum.

Al responder:
1º) Click en "Seleccionar archivo"
2º) Buscar la foto en tu ordenador
3º) Seleccionar y click en "Abrir"
4º) Click en "Agregar archivo"
5º) Click en "Enviar"

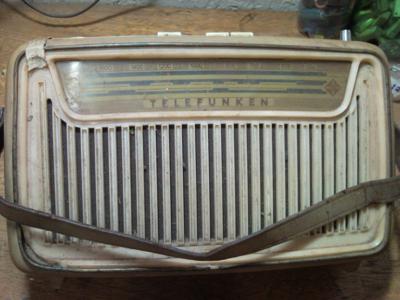

Realmente encontrei este radio guardado dentro de um armario, quie lá permaneceu por pelo menos 20 anos, esta bem empoeirado, mas vou caprichar e ele vai ficar uma joia depois de pronto vou colocar as fotos dele aqui.

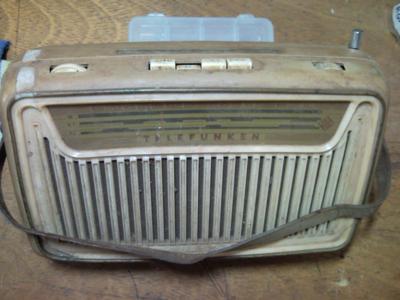

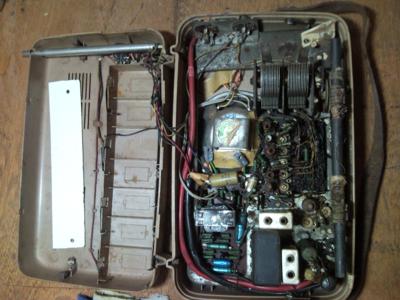

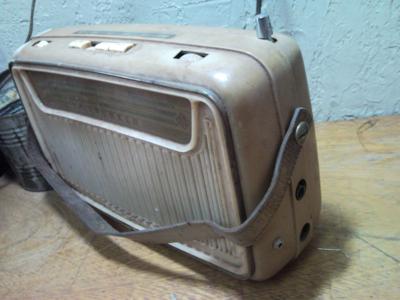

Até que enfim com a ajuda de Don Fernando consegui colocar as fotos dele, não estão muito boas porque foi tirado com celular ok.
Agora vai ficar mais facil identificar, se alguem reconhecer e tiver alguma documentação técnica por favor subir.
Gracias amigos.

Boa tarde amigos,
Continuo necessitando do esquema eletrico deste radio, se algun amigo tiver por favor subir.
Muito obrigado a todos e um ano de 2013 cheio de felicidade pra todos.

Los buenos amigos de la mañana, no podía ni siquiera el poder del esquema de la radio, en particular, si un amigo que pasa achieve'm todavía en necesidad.
Y debo confesar que ustedes la razón real Quiero recuperar esta radio; Mi padre está en la cama con Alzheimer desde el 26 de enero del 2012, y él era muy aficionado a esta radio, tenga o sepa dónde favor hágamelo saber tiene este tema.
Doy las gracias a todos los que puedan ayudar.

Saludos para los colegas de planetatecnico.

tuliomoreira te adjunto este diagrama Telefunken 7181T a transistores muy parecido al Modelo Allegro que buscas. Éxitos y que puedas reparar este radio de gran valor sentimental para ti.

KareDany.

Gracias a mi amigo, este esquema es realmente muy cerca de radio de mi padre, yo uso este seguro.

Buenos días colegas.

tuliomoreira:

Buscando con más tiempo en casa encontré estas imágenes del Telefunken Transistar (que es el esquema que subí a planetatecnico), como puedes ver son muy semejantes con la diferencia que el modelo Transistar tiene cuatro bandas( MW ,SW1, SW2, SW3) y el modelo Allegro tiene solamente tres bandas ( MW ,SW1, SW2). Deseo que puedas restaurar esta radio perteneciente a tu padre desde que vos tenías un año, sé que ha de ser de gran valor para ti poderla reparar.
Listado componentes Telefunken Transistar:
Transistores Salida AC105/AC106
Transistor Driver OC604
Transistor Pre Amplificador OC602
Transistor Amplificador R.F. y Oscilador OC614
Transistor Amplificdor F.I. AF101

Saludos:

KareDany.

Acá están las imágenes Telefunken Modelo Transistar.

Buen amigo de la mañana, en realidad esta radio está muy cerca de la radio esta conmigo, única diferencia que vi en la radio de mi Padre tiene un "AUTO" llave y sólo 2 bandas de onda corta, también se dio cuenta de que la parte de "FI" esta un plato y tiene también el transformador de salida que dejó el orador, en el pozo están al lado, incluyendo la serie de transistores de germanio es igual.
Gracias a mi amigo, mi tiempo es corto, pero estoy haciendo la restauración y cuando esté listo voy a dejar de trabajar frente a la cama donde mi padre, quiero ver su reacción si el Alzhaimer le permitirá recordar la radio, espero Sí.
Voy a buscar un poco de tiempo para ponerse en marcha, gracias amigo, si me necesitas, tengo algunos esquemas en mi biblioteca, tal vez pueda ayudar !!!.
