Amplificador Texas 70 W
Publicado: Mar Sep 11, 2012 9:40 am
por tara60
Estimados Foristas estoy reparando un ampli de la decada del los 70, el circuito lo he conseguido
y cambiado los elementos dañados pero me faltaría para poder probarlo el valor de I2 para calibrar
el par complementario en reposo.
Re: Amplificador Texas 70 W
Publicado: Mar Sep 11, 2012 9:23 pm
por MarcosFigueroa
Hola tara60....
Cuando indicas "valor de I2",¿A que te refieres?
Ideal que subas el esquema para analizarlo.
Saludos.
Re: Amplificador Texas 70 W
Publicado: Mar Sep 11, 2012 10:51 pm
por Fernando Giachero

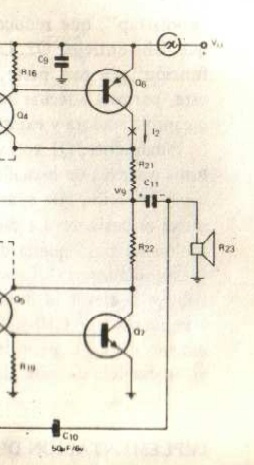

Entiendo que lo que pregunta es la intensidad de emisor de Q6 (I 2)

- texas 7-70W_001-crop.jpg (33.29 KiB) Visto 3685 veces
De cualquier manera el diagrama con todas las explicaciones de ese amplificador las puede bajar del siguiente enlace:
Bajar Texas 7-70W
Re: Amplificador Texas 70 W
Publicado: Mié Sep 12, 2012 12:46 am
por MarcosFigueroa
Gracias Don Fernando,,,,
No tenía disponible el esquema que se muestra...
Para el caso la corriente de reposo entre los 10 y 20 miliamperios...
Re: Amplificador Texas 70 W
Publicado: Jue Sep 13, 2012 9:09 am
por tara60
Muchas gracias por la ayuda, cuando salga funcionando les comento
