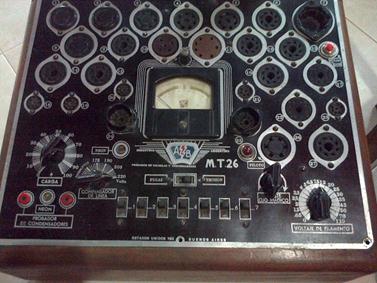

Gente, he comprado éste probador de origen argentino, prueba válvulas y capacitores, pero me ha venido sin el manual.
¿Alguien podrá orientarme acerca de su utilización? Está completo, el transformador de filamentos funciona correctamente en cada una de sus tensiones.
Subo una foto....
Gracias por anticipado!...

Bienvenido al foro walcered:

Raro ejemplar.
Nunca había visto algo así.
Por lo que puedo apreciar, posee un zócalo por cada configuración de filamento, por eso se repite el mismo tipo de zócalo tantas veces.
Si no se consigue el manual, lo lógico sería estudiar cada configuración, y comparando con algún probador con cartilla conocida, ir confeccionando una cartilla propia.

Saludos

Muchas Gracias Fernando. Compré éste aparato a buen precio y estaba completo. Lo único que vino dañada una resistencia que ya reemplacé y un pulsador que faltaba. Ya hice algunas pruebas, con las llaves de dos posiciones que tiene en la parte inferior (7 en total).
Por ejemplo, si bajo la llave 2, en el zocalo de 4 patas (Ej. valvula 80), entre las patas 20 y 3 mido 30 VAC. Si dejo todas las llaves arriba, no hay tensión. Estoy con intenciones de probar una válvula 80, pero no quiero hacer ninguna macana. Todos los probadores que he visto, tienen 4 posiciones en dichas llaves, y éste solamente dos.
Saludos!

Lo que llama la atención es que solamente tiene 7 llaves, entonces cuando se debe conectar el pin 8, 9 etc??? como se procede?.
Será que al no necesitar conexiones de filamento son dos llaves menos???... Por lo que veo no hay zócalos con más de 9 pines... por lo tanto es altamente probable.

Decís que las 7 llaves tienen solamente dos posiciones?.
Entonces el asunto debe ser así:

En los probadores de válvulas tipo convencional que tienen un solo zócalo por tipo, tienen 4 posiciones y se parte de la base inicial de colocar todos los elementos de la válvula al potencial de K ... luego los elementos interconectados un pin queda en neutral (desconectado) otro para filamento y el último para tensión de prueba (P).
Estimo que en el caso de éste probador, directamente se carga filamento en cada zócalo en particular por lo tanto es una conexión menos por parte de la llave corrediza. Por otro lado se combinaría las posiciones de las llaves para polarizar directamente lo elementos ... se entiende?

Así es Fernando. Los filamentos están directamente conectados en cada zócalo. Hay varios zócalos iguales, para las distintas combinaciones de filamentos con la misma base. Me he bajado algunos manuales, pero no estoy seguro de cómo proceder a una prueba para saber a ciencia cierta si el instrumento funciona correctamente. Al no tener un manual, no se cuáles llaves bajar para iniciar la prueba.

Ok entiendo.
Deberías tener una cartilla de válvulas como para comenzar a hacer las comparaciones.
Aquí está la cartilla del Kioritsu K-118 K-119 y Lafayette TE-50


Descargar archivo

En principio entiendo que todos los probadores de válvulas por emisión funcionan de la siguiente manera.
Primero: se alimenta correctamente el filamento
Segundo: se comprueba que no haya cortocircuito entre electrodos.
Tercero: Mientras se mantiene K polarizado a masa, se polariza la grilla 1 con tensión adecuada para cada válvula en especial mientras el instrumento mide la cantidad de emisión. (En caso que la válvula a testear sea un diodo entonces se polariza Ánodo).

Ahá! Entonces....tengo una 80 para probar. Supongo que de a un diodo a la vez. Le doy 5 volts de filamento. De ser así, por ejemplo, ¿debería bajar la llave 2, dejar el resto arriba y hacer la prueba? Las patas 2 y 3 de la 80, deberían ser las placas.
¿Estoy en lo correcto?

Para la válvula 80:
Proceder así:
1º) Con el probador desenchufado probar con el óhmetro que el pin 1 quede a masa. (es muy probable que sea la propia llave número 1.

2º) Conecta el probador sin colocar la válvula. Deberías lograr 5 voltios de tensión de filamento. Eso es fácil ... veo que tienes en la escala de voltajes de filamento, el número 5.
Colocas la perilla en ese 5 y compruebas con el tester que tengas 5 voltios CA entre pines 1 y 5

3º) Comprobados los 5 voltios y todavía sin colocar la válvula, ubicar la perilla de "Carga" en 30 y medir con el tester en CC los pines 2 y 3 hasta ubicar que perilla maneja cada pin del zócalo

Una vez logrado eso recién colocar la válvula y entonces probar yendo de menor a mayor con la carga y comparando la carga aplicada en las cartillas conocidas.

Es una tarea grande... pero una vez por cada válvula y vas confeccionando tu propia cartilla.

Recién veo tu respuesta:

SI ... de un diodo a la vez

Anoche hice la prueba de medir el voltaje de filamentos. Correctamente, mide los 5 volts que debería. En CC, entre las patas 2 y3 no hay tensión. Sí en CA, unos 30 volts cuando bajo la llave 1 o 2. Tengo más fotos, si quieres, puedo subirlas.

Entre los pines 2 y 3 no interesa
Lo que interesa medir es el voltaje (carga) entre Cátodo y ánodo, o sea entre los pines 1 y 2 en una primer medición y entre 1 y 3 en la segunda medición para medir cada diodo independientemente.
O sea... detectar que perilla polariza cada pin de placa. se entiende?

Hola, muchachos, encontré esto, pienso que les va a servir.

http://www.tube-tester.com/sites/nixie/dat_arch.htm
http://www.radiolaguy.com/info/tubeTesterRest.htm
http://www.mcmlv.org/Archive/TestEquipm ... Manual.pdf
http://www.mcmlv.org/Archive/TestEquipm ... -TV-3U.pdf
http://www.supremeinstruments.org/data.htm
http://www.antiqueradioschematics.org/testequipment.htm
http://www.jogis-roehrenbude.de/Roehren ... manual.pdf
http://vacuumtubes.biz/documents/Hickok ... Manual.pdf
http://www.tubebooks.org/tubedata/RC30.pdf
https://www.google.com.ar/search?q=test ... 80&bih=635


Saludos!

Gracias Aldo, ya lo estoy bajando!

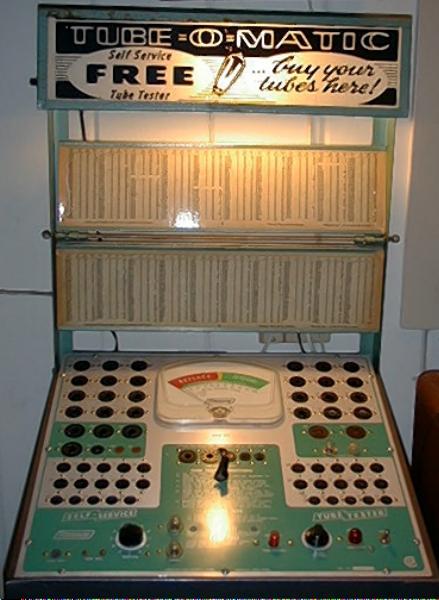

Revolviendo los enlaces que subió Aldo encontré este probador que se nota que funciona con un sistema parecido.
Lo digo por la cantidad de zócalos:
Aparentemente la marca sería Tube-o-matic

El fabricante sería Mercury Electrónica de Mineola NY EEUU

Si se consigue manual de ese probador, creo que sería muy útil.

Bueno, les cuento el avance. Hice poco ayer, solamente comprobar que el miliamperímetro funciona.
Seguiré buscándole la vuelta...

estimado, logro hacer funcionar este probador? o al menos conseguir manuales y tablas? Gracias y saludos!

Si, logré que funcionara. Tenía un par de resistencias cortadas, y las pude reemplazar.
Con respecto a las tablas, le cuento que no conseguí las originales de éste aparato, estoy tratando de "levantar" un diagrama.
Pude probar válvulas como 80, y algunos triodos, utilizando para ello una válvula nueva, y luego, por comparación, ir testeando las demás.

gracias por tu respuesta, estoy interesado en uno, vamos a ver que pasa, cualquier cosa te vuelvo a consultar si no es molestia. saludos

Ninguna molestia, en lo que pueda ayudar, encantado.
Saludos!

Me sumo al post

Puse una foto en otro post del equipo que consegui un ABT nacional

Estoy por tratar de hacer lo mismo que vos , agarrar una valvula y de a poco ir llevando los parametros necesarios al zocalo

asi tratar de probar

Tengo muchas valvulas guardadas

Gracias , si quieren subo aca una foto

Bruno
