Radio RCA? tubos 6AX 78 6Q7G 6Y6G ??? 25Z5

[mdb502]

Hola Fernando y foreros,

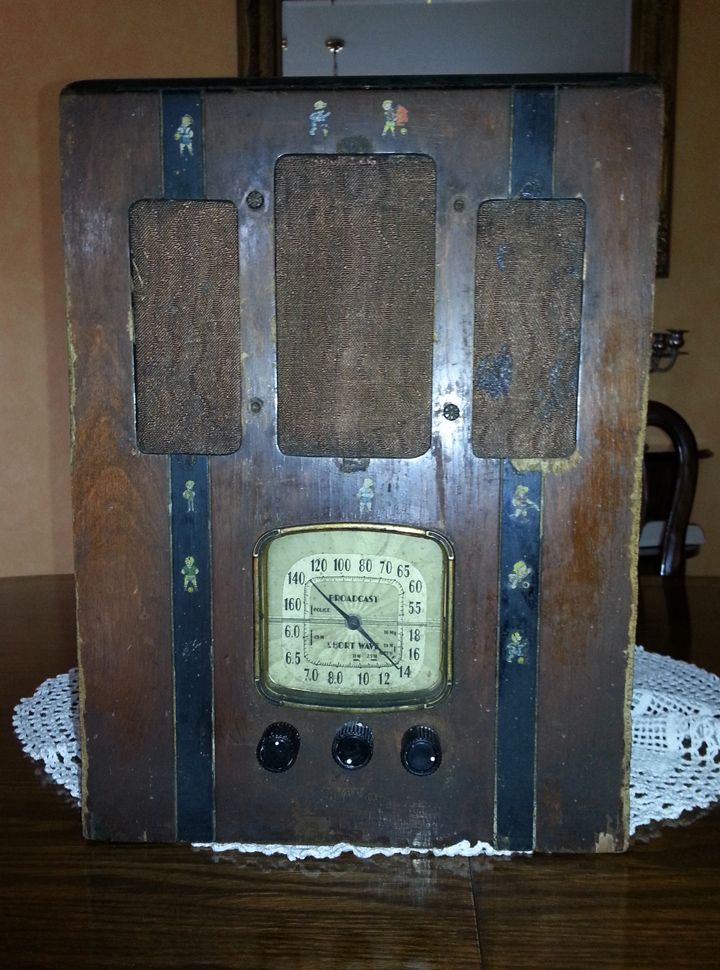

Acá estoy de nuevo solicitando ayuda, esta vez por la radio de las fotos.

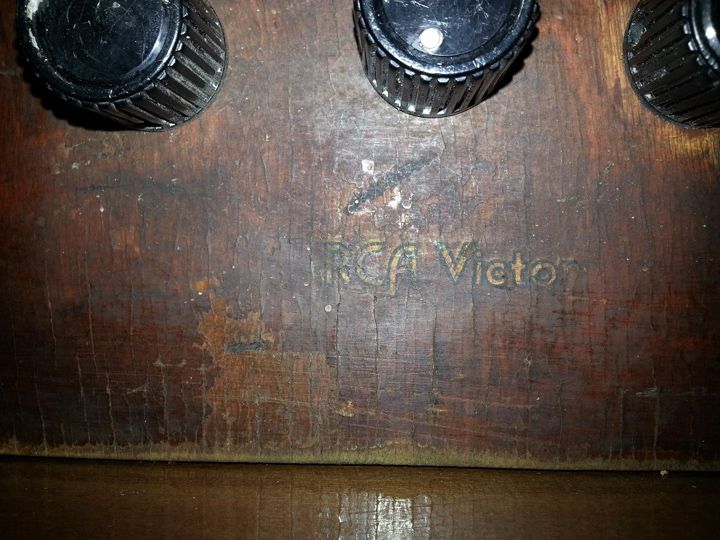

Al parecer es una RCA Víctor, año 1936/37, con la serie de tubos indicada en el título del post:
6AX
78
6Q7G
6Y6G
???
25Z5







Llevo varios días buscando información en Internet y no encuentro nada parecido, ni el mueble ni una radio similar con esta serie de tubos.

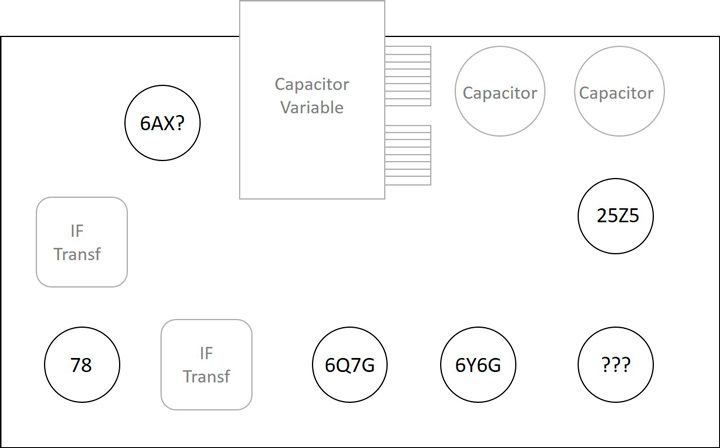

Esta es la disposición en el chasis:

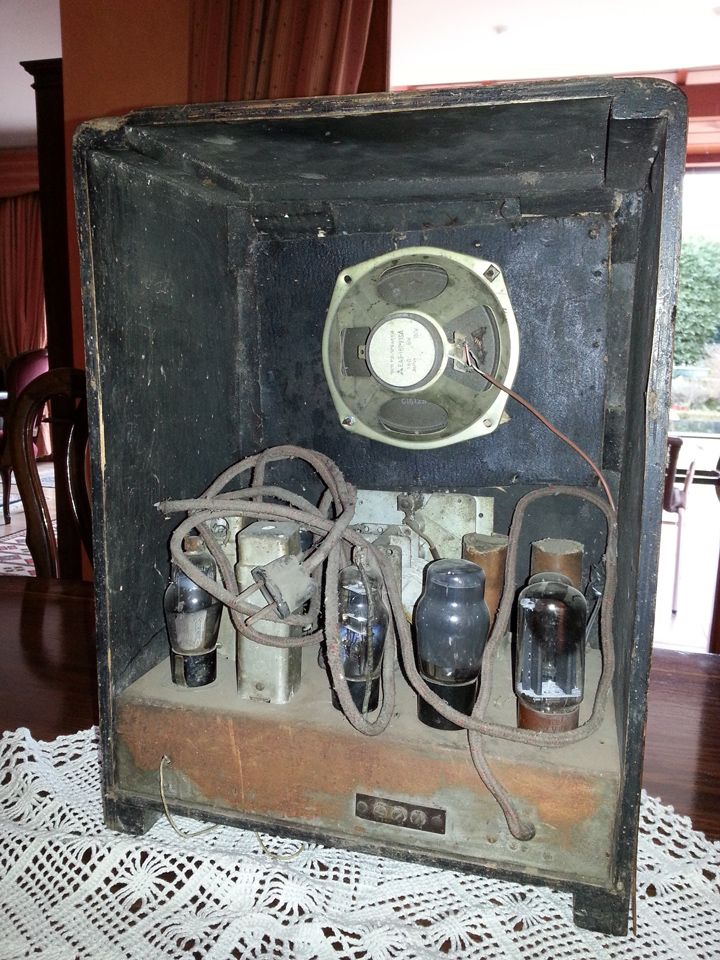

Hay un tubo sin ninguna marca, de la etapa de salida, donde está conectado el parlante directamente (16 ohms), sin transformador:



Ojala alguien la reconozca y pueda auxiliarme con el circuito y la identificación del tubo de salida.
Desde ya muchas gracias,
mdb502

[pedroagustin]

hola amigo mdb502

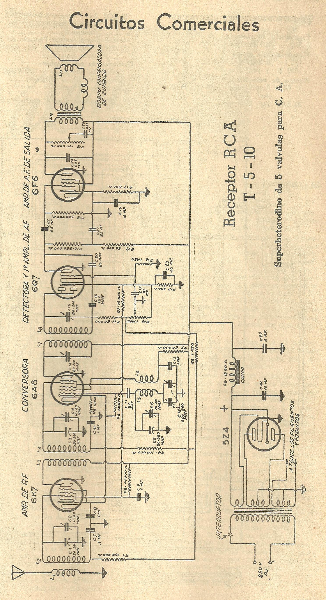

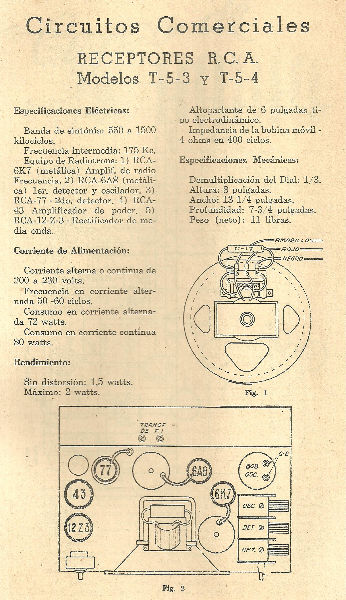

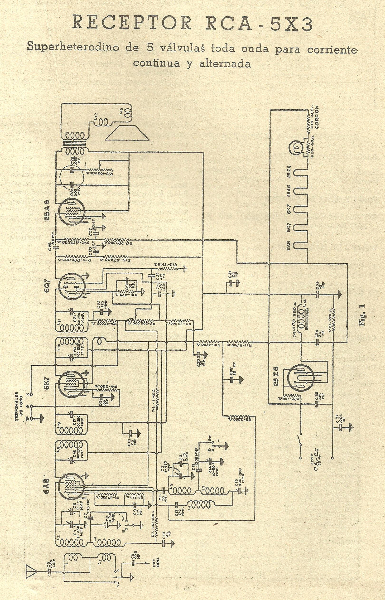

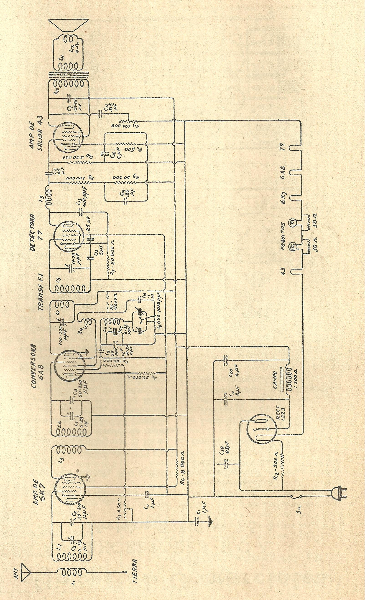

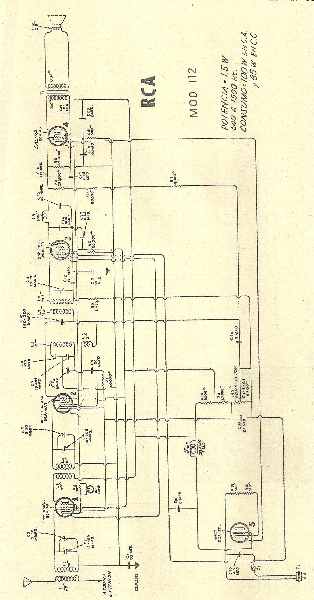

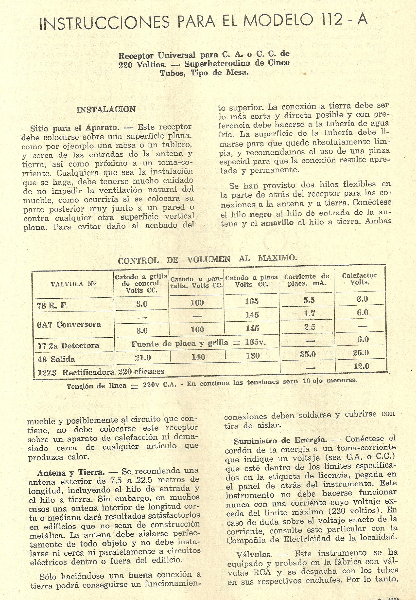

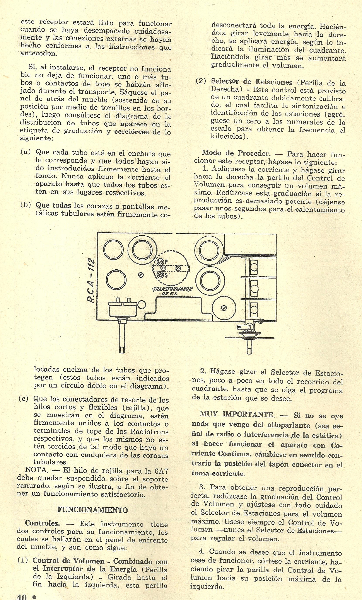

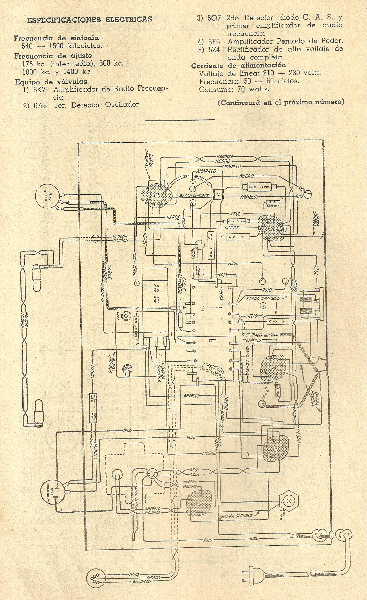

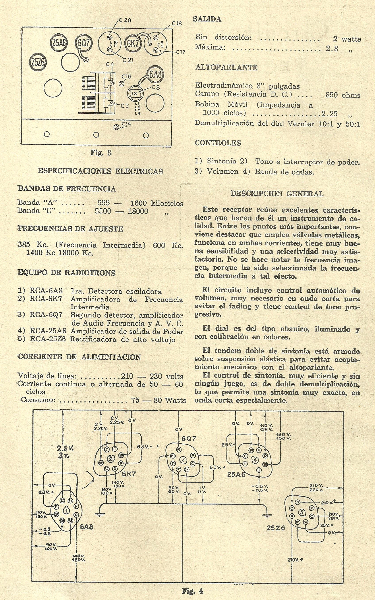

te dejo estos esquemas de receptores rca
para que los cotejes con tu receptor
muy lindo
saludos

Imagen (130).jpg (289.26 KiB) Visto 3498 veces

[mdb502]

Muchas gracias pedroagustin, ahora tengo material para comenzar el "intento de reconstrucción".
Ese ultimo tubo que tiene la identificación borrada, tendrás alguna pista de cual podrá ser?
Saludos,
mdb502

[sergiocastro]

Por lo que veo la valvula marcada 6Ax no me aparece como existente... puede ser una 6A8? con zocalo octal... o 6A7? con zocalo de 6 pines... ademas , hay 2 valvulas que no corresponden... si es con filamentos en serie jamas podria llevar la 6Y6g, ya que ésta necesita 6,3 Volts y 1,25 Amp en filamento... lo que la hace inviable , o imposible de compatibilizar con las otras de 0,3 Amp... tambien la 25Z5 sería de 0,3 Amp... la valvula desconocida parece una rectificadora, del tipo 5U4 (muy usada en TV)... para ésta debería tener un transformador , que entregue 5 Volts 3 Amp para el filamento, y la alta tension de 700 Volts entre las placas... de todas maneras no podrian convivir la 25z5 con la 5u4... hay varias incoherencias con la serie de valvulas... parece como si hubieran puesto cualquier valvula a ocupar los zocalos vacíos...

[jotolo]

Por la figura de la foto parece un tubo amplificador 6L6, revisa si esta en la salida hacia los parlantes,reporta.
