osciloscopio lea 2100

Responder
hector castiñeira
Principiante
Principiante
Mensajes: 5
Registrado: Mié Ene 19, 2011 3:38 pm

osciloscopio lea 2100

Mensaje por hector castiñeira » Dom Mar 27, 2011 10:57 am

estimados buenos dias.
mi nombre es hector tengo en el taller un osciloscopio valvular marca lea mod 2100 que es una joya el problema es que no funsiona no me genera nada en la pantalla el tubo ensiende el filamento normalmente tengo tencion en el catodo y en las grillas normalmente desconecte las placas deflectoras para ver si por lo menos me generaba un punto pero nada queria contactarme con alguien que posea mas experiencia en estos para intercambiar opiniones desde ya muchas gracias.
saludos
hector

Fernando Giachero
Fundador
Fundador
Mensajes: 10236
Registrado: Vie Oct 30, 2009 10:59 am
Ubicación: Córdoba (Argentina)
Contactar:

Re: osciloscopio lea 2100

Mensaje por Fernando Giachero » Dom Mar 27, 2011 9:38 pm

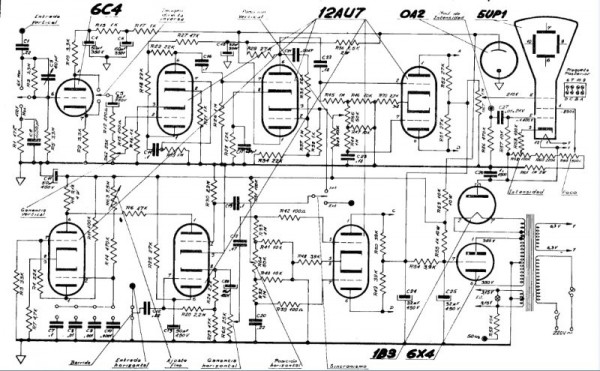

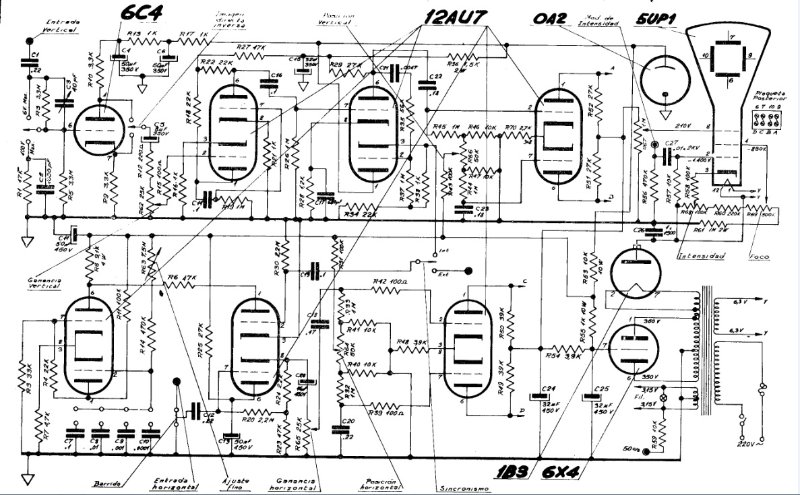

Del siguiente enlace puedes bajar diagrama del osciloscopio Lea aparentemente sería el 1100:

download/file.php?id=621

Como para que tengas una idea:
Debes tener tensión negativa alrededor de 1000 voltios en el cátodo del TRC y la grilla 2 polarizada positivamente con respecto al cátodo, además por supuesto de encender el filamento.

Cordiales saludos

hector castiñeira
Principiante
Principiante
Mensajes: 5
Registrado: Mié Ene 19, 2011 3:38 pm

Re: osciloscopio lea 2100

Mensaje por hector castiñeira » Sab Abr 02, 2011 4:25 pm

garcias fernando por responderme te cuento tengo la valvula ig3 que segun tengo entendido es una rectificadora que no ensiende y por ende no tengo salida de tencion yo lo reemplace por un diodo y tengo en el catodo 1100v y en la grilla dos 1046 pero + de donde salen los - que me comentaste ?

Fernando Giachero
Fundador
Fundador
Mensajes: 10236
Registrado: Vie Oct 30, 2009 10:59 am
Ubicación: Córdoba (Argentina)
Contactar:

Re: osciloscopio lea 2100

Mensaje por Fernando Giachero » Sab Abr 02, 2011 4:43 pm

Desconozco el circuito del Lea 2100, pero en la generalidad de los osciloscopio la polarización del tubo es por tensión negativa en Cátodo-
Observar como esta conectada la válvula.... podría ser que estés colocando el diodo al revés

hector castiñeira
Principiante
Principiante
Mensajes: 5
Registrado: Mié Ene 19, 2011 3:38 pm

Re: osciloscopio lea 2100

Mensaje por hector castiñeira » Dom Abr 24, 2011 8:28 pm

gracias fernando por tu aporte te cuento que reemplace el zocalo ,en realidad solde los cables en los terminales del tubo y salio andando espectacular en la proxima te mando fotos para que lo veas funcionar.un abrazo cordial
hector

leonma
Principiante
Principiante
Mensajes: 2
Registrado: Sab Sep 22, 2018 3:16 pm

Re: osciloscopio lea 2100

Mensaje por leonma » Sab Sep 22, 2018 3:27 pm

hola buenas tardes compre un osciloscopio lea mod 2100 que esta en exelentes condiciones y me gustaria echarlo a andar cuando llego tenia la valvula 1b3 rota vi que se puede reemplazar por un diodo . espero que alguien me ayude aclaro que no se usar muy bien esto de los foros pido perdon si cometi algun error

Fernando Giachero
Fundador
Fundador
Mensajes: 10236
Registrado: Vie Oct 30, 2009 10:59 am
Ubicación: Córdoba (Argentina)
Contactar:

Re: osciloscopio lea 2100

Mensaje por Fernando Giachero » Lun Sep 24, 2018 9:05 pm

leonma escribió:
Sab Sep 22, 2018 3:27 pm
hola buenas tardes compre un osciloscopio lea mod 2100 que esta en exelentes condiciones y me gustaria echarlo a andar cuando llego tenia la valvula 1b3 rota vi que se puede reemplazar por un diodo . espero que alguien me ayude aclaro que no se usar muy bien esto de los foros pido perdon si cometi algun error
La 1B3 es una rectificadora de alta tensión. El diodo que lo reemplaza es el TV18

leonma
Principiante
Principiante
Mensajes: 2
Registrado: Sab Sep 22, 2018 3:16 pm

Re: osciloscopio lea 2100

Mensaje por leonma » Mié Sep 26, 2018 10:08 pm

hola a todos
muchas gracias fernando por colaborar con migo en este tema ,te cuento que reemplaze la balbula 1b3 por otra que me costo un monton conseguir y cuando lo eche a andar se puso como una braza y se quemo de nuevo o no se dejo de funcionar realmente no se por donde empezar solicito si alguien puede guiarme con este tema por que no quiero seguir rompiendo cosas que cuesta mucho conseguir y son muy escasas desde ya muchas gracias

Monedas
Principiante
Principiante
Mensajes: 6
Registrado: Lun Nov 11, 2019 8:00 pm

Re: osciloscopio lea 2100

Mensaje por Monedas » Lun Nov 11, 2019 8:10 pm

Tengo un problema similar (casi idéntico) mi 2100 tenía la 1B3 rota, la reemplacé y ahora hace un sonido el trafo como a que estuviera en corto (vibra bastante). No sé si abrir un nuevo tema o continuar en este hilo.
Gracias desde ya.

Fernando Giachero
Fundador
Fundador
Mensajes: 10236
Registrado: Vie Oct 30, 2009 10:59 am
Ubicación: Córdoba (Argentina)
Contactar:

Re: osciloscopio lea 2100

Mensaje por Fernando Giachero » Lun Nov 11, 2019 8:39 pm

Monedas escribió:
Lun Nov 11, 2019 8:10 pm
Tengo un problema similar (casi idéntico) mi 2100 tenía la 1B3 rota, la reemplacé y ahora hace un sonido el trafo como a que estuviera en corto (vibra bastante). No sé si abrir un nuevo tema o continuar en este hilo.
Gracias desde ya.
Convendría que abras otro tema en este mismo subforo. Saludos

Monedas
Principiante
Principiante
Mensajes: 6
Registrado: Lun Nov 11, 2019 8:00 pm

Re: osciloscopio lea 2100

Mensaje por Monedas » Lun Nov 11, 2019 9:11 pm

Lo he hecho:

viewtopic.php?f=17&t=63043

Gracias.
