Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Lun Ago 20, 2012 6:45 am
por mago9546
Hola a todos.
Tengo un problema con un grabador DVD LG.
Al conectarlo con una fuente exterior le aplique los 12 voltios donde deberian ir los 5.
El resultado es que ya no enciende, debido seguramente al deterioro en algun ponente de la fuente del aparato (fuente del DVD), por el exceso de la tensión aplicada.
si alguien me pudiese ayudar para identificar dicho componente, guiandome en las mediciones que debo de hacer le quedaria muy agradecido.
A simple vista no se ve nada quemado.
Gracias anticipadas y un saludo para todos.
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Mié Ago 22, 2012 11:29 pm
por bubytres
mago9546 escribió:Hola a todos.
Tengo un problema con un grabador DVD LG.
Al conectarlo con una fuente exterior le aplique los 12 voltios donde deberian ir los 5.
El resultado es que ya no enciende, debido seguramente al deterioro en algun ponente de la fuente del aparato (fuente del DVD), por el exceso de la tensión aplicada.
si alguien me pudiese ayudar para identificar dicho componente, guiandome en las mediciones que debo de hacer le quedaria muy agradecido.
A simple vista no se ve nada quemado.
Gracias anticipadas y un saludo para todos.
en una lecto grabadora de dvd lg interna de pc yo vi algo similar y se daño un regulador de voltaje SMD, fijate en la entrada de voltaje si tiene uno... eso si son chiquitos vas a necesita una lupa para ver que modelo es..
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Jue Ago 23, 2012 8:39 am
por mago9546
Muchas gracias por tu respuesta.
Intentare ver si lo localizo, aunque no me vendria mal el esquema.
Un saludo.
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Jue Ago 23, 2012 12:20 pm
por bubytres
mago9546 escribió:Muchas gracias por tu respuesta.
Intentare ver si lo localizo, aunque no me vendria mal el esquema.
Un saludo.
tu lectora es sata o ide?
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Jue Ago 23, 2012 12:53 pm
por mago9546
Ide...
Saludos.
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Jue Ago 23, 2012 12:57 pm
por bubytres
mago9546 escribió:Ide...
Saludos.
la que yo te decia era sata, no tengo ninguna aca IDe para desarmar y chequear, si queres sacale un par de fotos a tu placa y la vemos..
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Vie Ago 24, 2012 6:55 am
por mago9546
He intentado enviaros cuatro fotos de la placa, no se si lo habre conseguido
Saludos.
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Vie Ago 24, 2012 7:07 am
por mago9546
bubytres escribió:mago9546 escribió:Ide...
Saludos.
la que yo te decia era sata, no tengo ninguna aca IDe para desarmar y chequear, si queres sacale un par de fotos a tu placa y la vemos..
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Vie Ago 24, 2012 1:03 pm
por David
Tengo una GSA-4120B aqui en mis manos, dame un rato que tenga algo de tiempo y la desarmo.
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Vie Ago 24, 2012 1:14 pm
por David

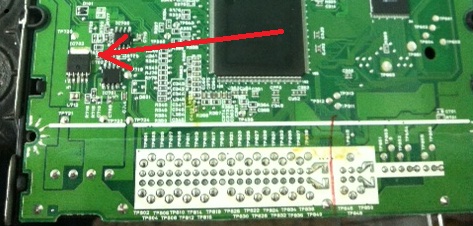

El IC regulador es el IC702, desgraciadamente no alcanzo a leer la numeración pero en caso que lo necesites le pido ayuda a alguien con mejor vista
- GRABADOR LG.jpg (58.52 KiB) Visto 7686 veces
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Vie Ago 24, 2012 3:59 pm
por mago9546
Hola David.
Si, efectivamente ese es el regulador y tiene una nomenclatura BD9703 he logrado leerla con una lupa y dirijiendo la luz de una linterna paqueñita directamente sobre el.
Hice a la placa cuatro fotos he intente enviarlas, pero me dice que pesan mucho...ahora estoy viendo la posibilidad de hacer unas fotos con menos peso.
He comprobado los condensadores electroliticos que estan por la otra cara de la placa 100...16 V...parece que estan bien, aunque la prueba que he hecho es algo elemental, solo comprobe que cargan y se descargan bien.
Llegado a este punto me gustaria saber que comprobaciones hago para estar seguro de que efectivamente el responsable es este regulador.
Un saludo y te reitero las gracias por el ineres que te estas tomando.
Angel.
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Vie Ago 24, 2012 11:46 pm
por bubytres
aca tenes el datasheet :
http://www.datasheetarchive.com/BD9703-datasheet.html#
fijate cuanto tenes en la entrada y salida
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Sab Ago 25, 2012 6:45 am
por mago9546
Lo monto, hago las comprobaciones y comento....
Gracias.
Angel.
Re: Grabador DVD LG GSA-4120B averia en alimentación
Publicado: Mié Ago 29, 2012 8:58 am
por mago9546
mago9546 escribió:Lo monto, hago las comprobaciones y comento....
Gracias.
Angel.
Hola de nuevo.
Ya hice las comprobaciones y esto es lo que he encontrado...
En la patilla uno = 13-V
en la patilla dos = 5´37
en la patilla cuatro= 1-V
Y en la patilla cinco= 13-V.
Todas la mediciones con el negativo del polimetro en la patilla tres.
no se, si estas tensiones son correctas... me mosquea particularmente la de la numero cuatro marcada (inv)
Saludos.
