Control Remoto con el SAA3010 para distintos modo service

[Batuque]

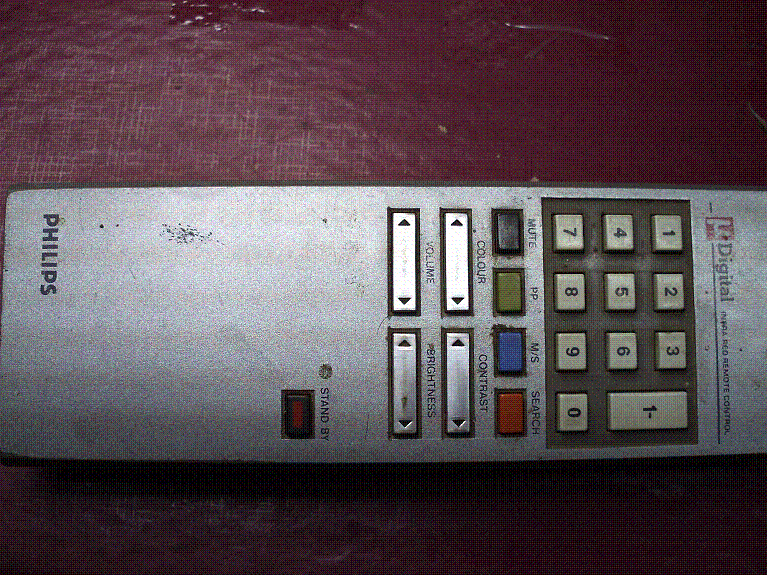

Control remoto Philips con el SAA3010 para distintos Modo Service de varias marcas de TV:


Noblex 14TC628, 20TC620, 21TC618, 29TC614, etc chasis DY400, Aurora MRT2070 y MRT2170 y algunos modelos de Crown Mustang, Grundig, etc.( los que se necesitan el control remoto programado para entrar al modo service)

Para entrar al modo de service de los TVs que tienen el micro DAE Young 9609-3M.

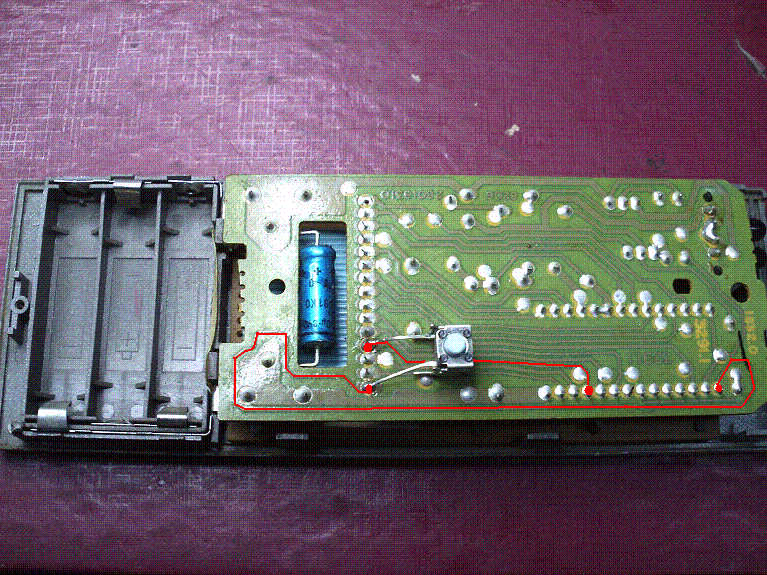

Con este control, debemos colocar un pulsador desde la pata 1 a la pata 11 al apretar el pulsador aparece en pantalla Line SVC,
Se carga los canales memorizados del micro a la memoria eeprom (canal 2, 6, 8, 10,13, 14, 30 y 78
Ajuste AGC-en el modo Line SVC oprimir la tecla 0 en el control en la pantalla aparece AGC 32 con las teclas de volumen cambiamos los valores.
amplitud vertical- apretar la tecla 6 debe aparecer Vamp 32
ajuste centrado horizontal -oprimir nuevamente la tecla 6 en la pantalla debe aparecer HSTF 32 con volumen se alteran los valores
Ajuste tensión de pantalla oprimir botón 7 en la pantalla aparece una Linea Horizontal ajustar screen hasta que sea apenas visible, después volver a apretar el botón 7 del control
sub brillo - apretar tecla 8 en la pantalla aparece sub 32
balance blanco encienda el TV y espere unos 5 minutos, con la tecla 9 cada vez que se apreta aparece
RDA32 ajusta excitación rojo
GDA32 ajusta excitación verde
BDA32 ajusta excitación azul
RCFA32 corte rojo
GCFA 32 corte verde
para salir presionar otra ves el pulsador.

Nota: El control remoto del TV Dewo VPH8820 y VPH8821 también llevan el SAA3010

[Grana]

muy buen aporte batu!! pero vos decis la pata 1 a la 11?en la foto esta distinto!!!aclarame eso por favor.el otro dia queria que me pasen una foto porque no sabia cual era...queda pa la proxima prueba.un abrazote :G

[eze1186]

[Batuque]

Grana si seguís la pista donde esta conectado el pulsador este esta conectado al pin 1 y 11 respectivamente del SAA3010

[Grana]

ahh ok batu ahora si entendi gracias idolo!! :G
