Osciloscopio Heathkit O-12 Valvular (diagrama)

[David]

Les dejo el diagrama de mi osciloscopio:

Válvulas: 6AB4, 6AN8, 12BH7, 6DT6, 12AU7 (3), 6X4, 1V2, 6C4.
TRC: 5UP1


Osiciloscopio Heatkit O-12 diagrama.rar

(243.7 KiB) Descargado 836 veces

[alberto perez]

A ver como se ve en marcha ese coso. Muestrelo caballero. Gracias

[David]

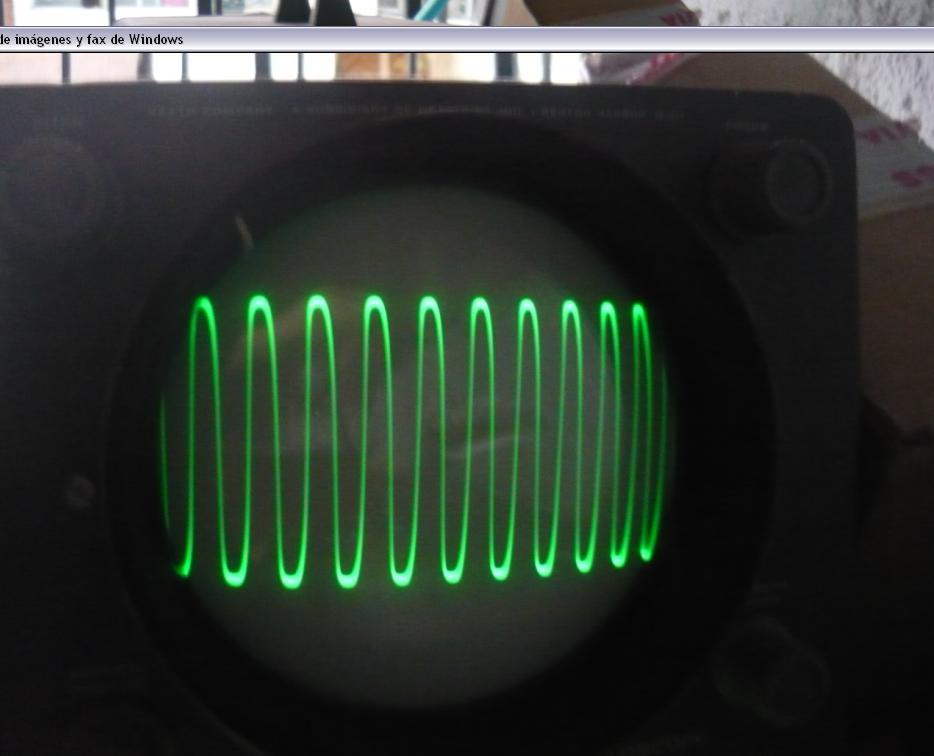

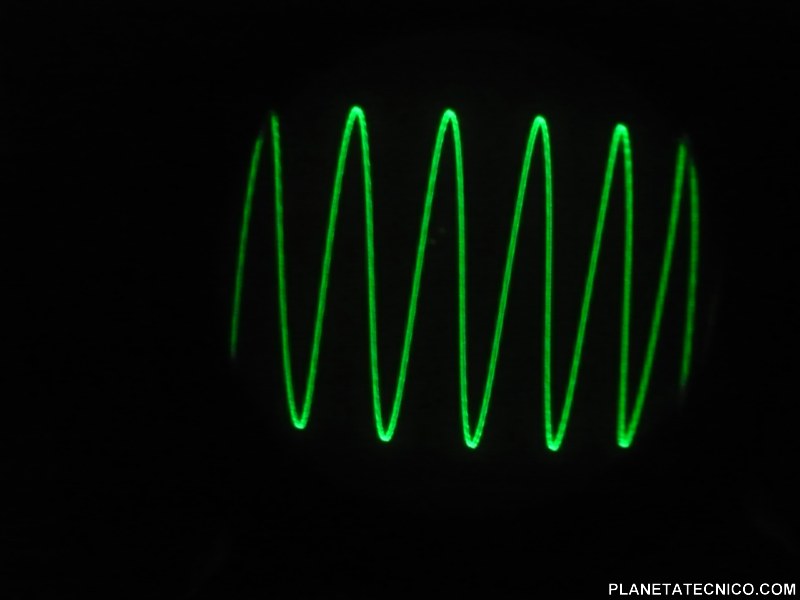

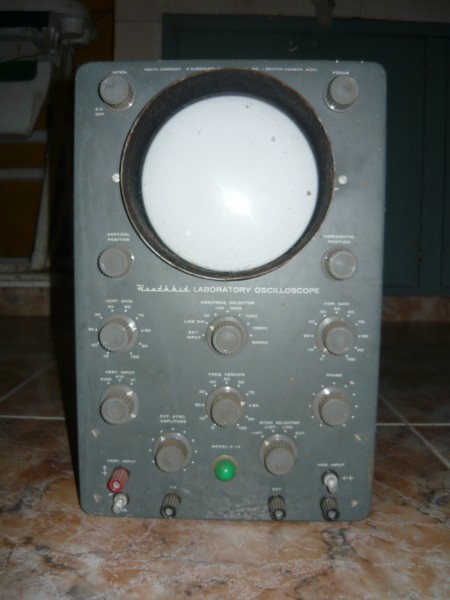

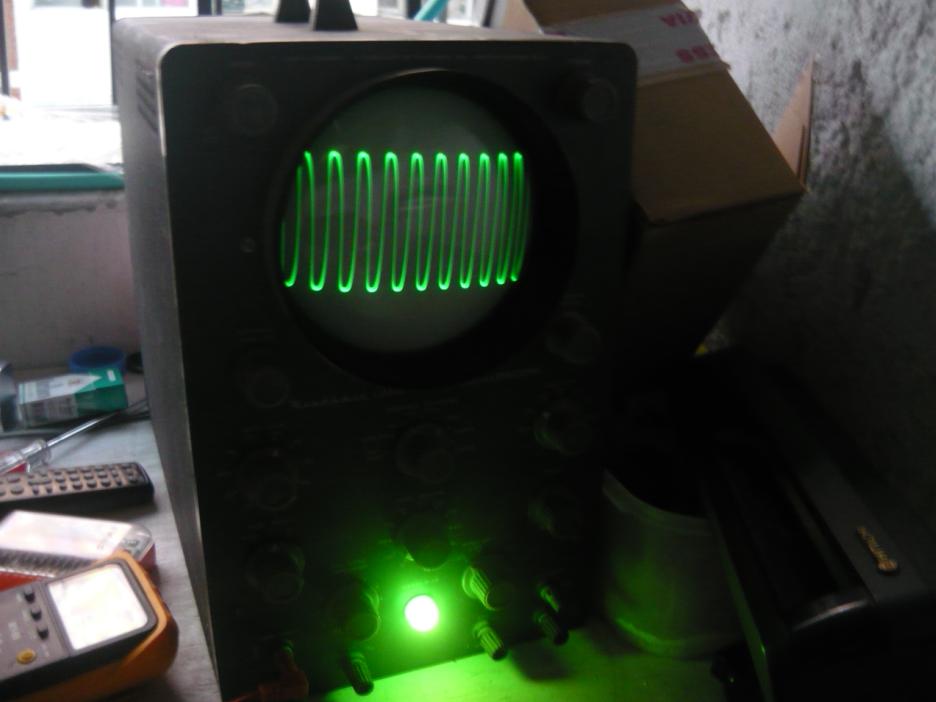

Aqui tiene un par señor, todavía no le he cambiado capacitores ni le he dado mucho mantenimiento por falta de tiempo (esta fabricado entre el '58 y el '59, tiene el doble de edad que yo...

P1020731 [800x600].jpg (33.44 KiB) Visto 6915 veces

P1020729 [800x600].jpg (35.17 KiB) Visto 6915 veces

Ya subire nuevas...

[alberto perez]

Eh! se ve muy bien!,

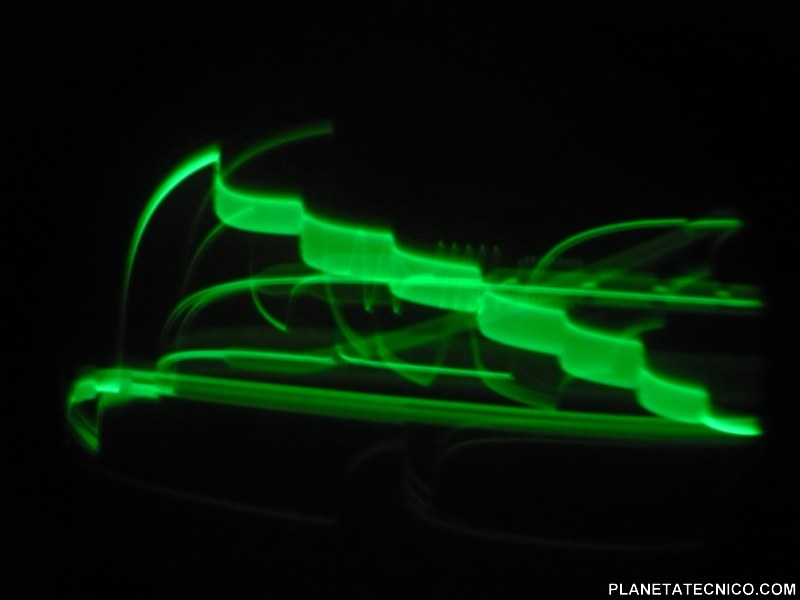

salvo la 2da ¿que es? tu electroencefalograma...jajaja

[David]

Sigue igual, capacitores viejos y yo sin tiempo.



[alberto perez]

Pero esta muy bien , faltaria ver una con una frecuencia mayor por ejemplo de la base del hot, del colector del driver.
Yo tengo 2 Pacos uno modelo 50 y otro 55 y despues te subo unas fotos , pero si esa es una senoidal de 50 ciclos la mia es mucho peor , despues te subo para que veas y te agrandes.

[David]

Es una señal del cristal del micro de una VHS, no me acuerdo de que frecuencia era

[alberto perez]

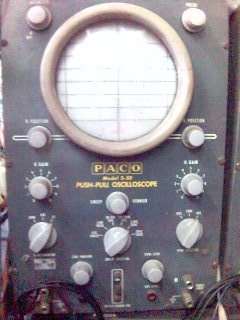

Cumpliendo con una antigua promesa te envio por el momento las fotos de los PACO cuando pueda continuaré con las mismas

[alberto perez]

subo imagenes tomadas con el celular , pero para muestra sirven
y son

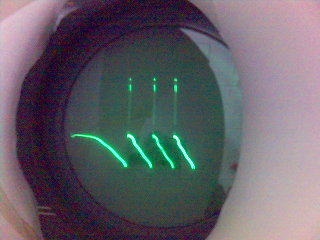

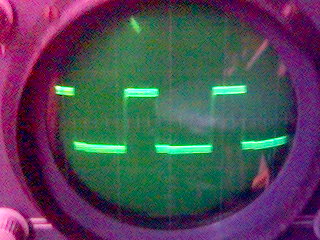

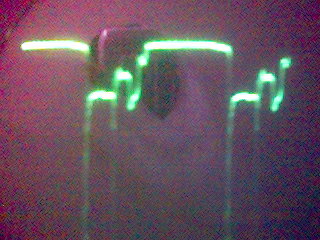

1ra pulsos salida del jungle al driver del horizontal

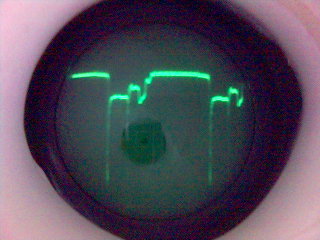

2da lo mismo algunas estan sacadas con el zoom

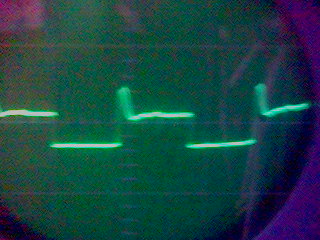

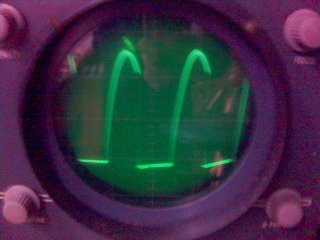

3ra salida colector del driver horizontal sin el tr horizontal puesto

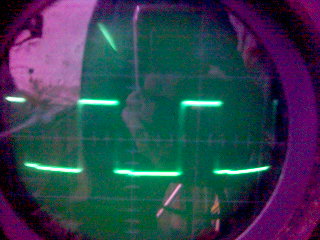

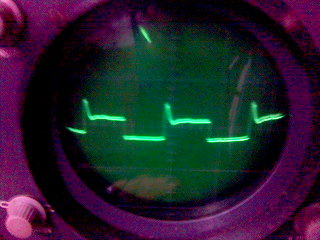

4ta salida colector driver horizontal con rl tr horizontal colocado

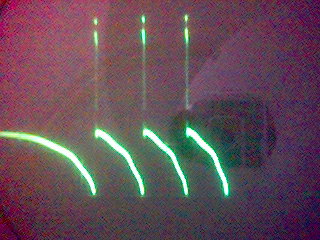

5ta idem
algunas estan medias movidas porque tenia que encender el tv y sacar la foto rapido porque a los 2 segundos se apagaba.

[David]

Muy bonitos sus aparatos Alberto, son una reliquia y mas si funcionan asi de bien. Un abrazo.

[alberto perez]

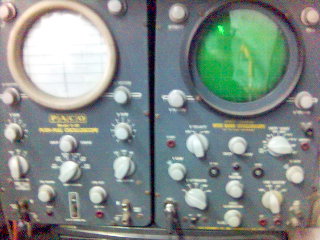

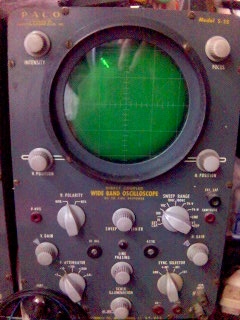

Ahi van otras del Paco 55 y... una de yapa

me copé...

[DOSMETROS]

Cumpliendo con una antigua promesa te envio por el momento las fotos de los PACO cuando pueda continuaré con las mismas

Tengo un Paco S-50 ya restaurado , les dejo copia del Manual de Armado y Servicio del Paco S-55 y uno de un juego de puntas de aquella época.



Saludos !

[Fernando Giachero]

Muchísimas gracias por el aporte!!
