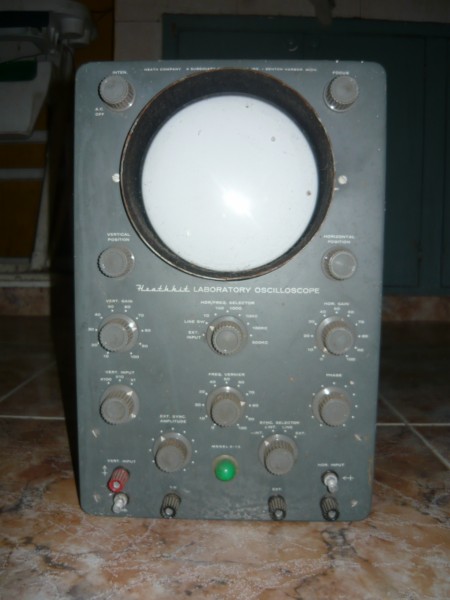

Les dejo el diagrama de mi osciloscopio:

Válvulas: 6AB4, 6AN8, 12BH7, 6DT6, 12AU7 (3), 6X4, 1V2, 6C4.
TRC: 5UP1

A ver como se ve en marcha ese coso. Muestrelo caballero. Gracias

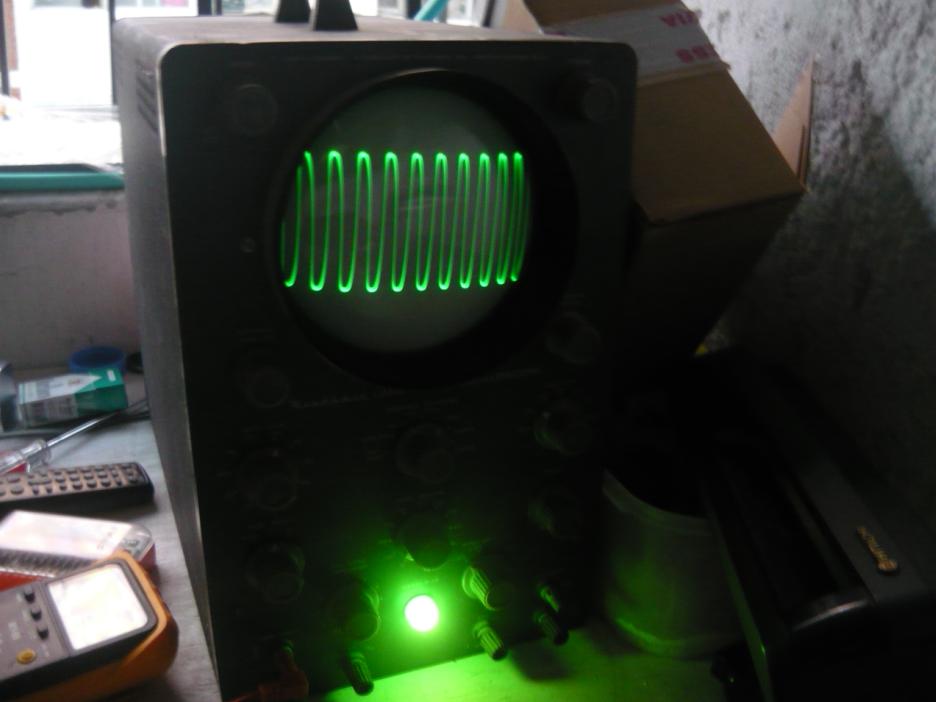

Aqui tiene un par señor, todavía no le he cambiado capacitores ni le he dado mucho mantenimiento por falta de tiempo (esta fabricado entre el '58 y el '59, tiene el doble de edad que yo...
Ya subire nuevas...

Eh! se ve muy bien!,
salvo la 2da ¿que es? tu electroencefalograma...jajaja

Sigue igual, capacitores viejos y yo sin tiempo.

Pero esta muy bien , faltaria ver una con una frecuencia mayor por ejemplo de la base del hot, del colector del driver.
Yo tengo 2 Pacos uno modelo 50 y otro 55 y despues te subo unas fotos , pero si esa es una senoidal de 50 ciclos la mia es mucho peor , despues te subo para que veas y te agrandes.

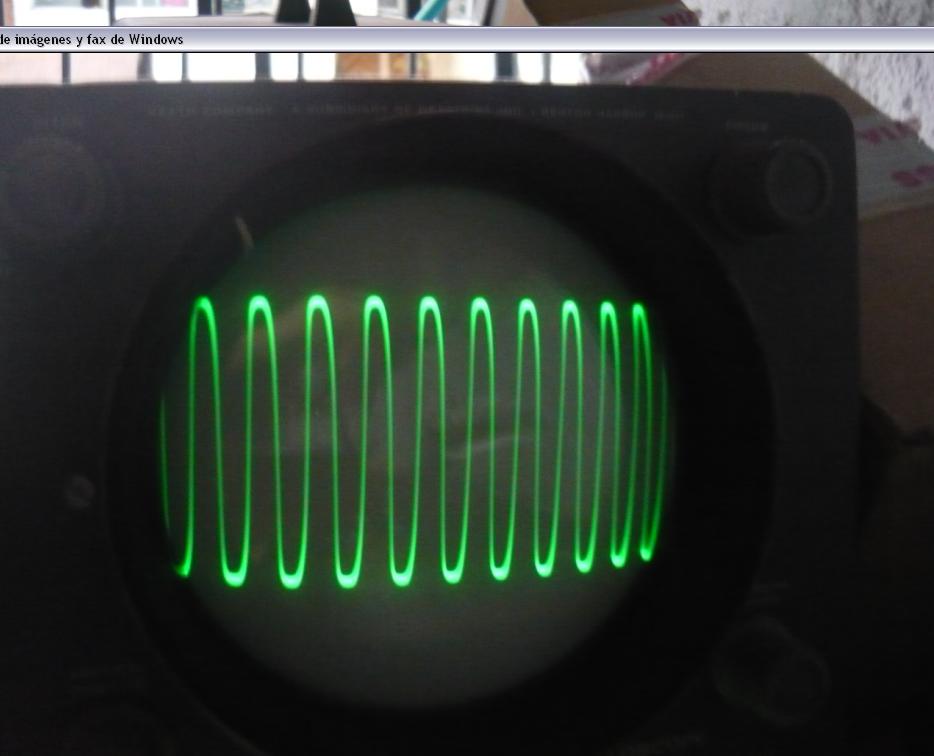

Es una señal del cristal del micro de una VHS, no me acuerdo de que frecuencia era

Cumpliendo con una antigua promesa te envio por el momento las fotos de los PACO cuando pueda continuaré con las mismas

subo imagenes tomadas con el celular , pero para muestra sirven
y son
1ra pulsos salida del jungle al driver del horizontal
2da lo mismo algunas estan sacadas con el zoom
3ra salida colector del driver horizontal sin el tr horizontal puesto
4ta salida colector driver horizontal con rl tr horizontal colocado
5ta idem
algunas estan medias movidas porque tenia que encender el tv y sacar la foto rapido porque a los 2 segundos se apagaba.

Muy bonitos sus aparatos Alberto, son una reliquia y mas si funcionan asi de bien. Un abrazo.

Ahi van otras del Paco 55 y... una de yapa

me copé...

alberto perez escribió:Cumpliendo con una antigua promesa te envio por el momento las fotos de los PACO cuando pueda continuaré con las mismas

Tengo un Paco S-50 ya restaurado , les dejo copia del Manual de Armado y Servicio del Paco S-55 y uno de un juego de puntas de aquella época.



Saludos !

Muchísimas gracias por el aporte!!
