Crown Mustang CM-2002AV Chasis PX20076..3G Imagen desplazada

[Pepi]

Este Tv presenta falla de desplazamiento horizontal de la imagen hacia la derecha, tanto por RF como A/V.
Tiene OUC TDA 9370
Diagrama
filepubli.php?attach=./download/file.php?id=14985

Fotos con la falla




[Marcos S Pedreañez O]

Mi estimado amigo debes revisar y cambiar los condensadores que están en la sección horizontal como también el de la línea de los 180 V

[Pepi]

Gracias Marcos, todos los electrolíticos fueron medidos con Capacheck, no encontrando ninguno mal, igualmente reemplacé los de la etapa horizontal sin resultado. De la misma etapa controlé todos los componentes involucrados y nada.
También coloqué una eeprom virgen y al arrancar continúa la falla.

[Thalos]

Pepi
Revisa la linea que llega al pin 32 del microjungla.
Saludos

[Pepi]

Gracias Thalos, ese pin corresponde al ABL, está bien? sólo tiene un electrolítico de 4,7u a masa

[Thalos]

Pepi
Te pido disculpas el pin es el 34 y no el 32 , me paso por apurado y ser medio chicato , aparte con esos colores que tiene que te arruina la vista.
Saludos

[Pepi]

Estabas en lo cierto Thalos, luego de controlar los componentes asociados a dicho Pin 34 (R487, VD483, C482, R485 Y R486) y estando todo correcto, y estando presente la señal de salida (adjunto imagen) compruebo que la misma se perdía al llegar al cátodo del zenner VD483, por lo que deduzco pista cortada entre ese punto y R487, se puentea dicho trayecto y se corrige la imagen.
Gracias nuevamente a Marcos y en especial a Thalos por la ayuda brindada.

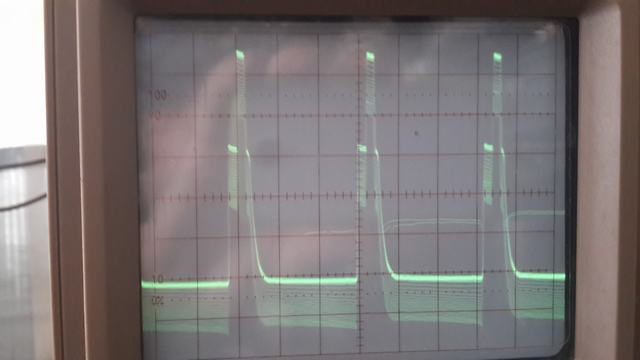

Señal Pin 34 (FBISD) salida sandcastle


[Augusto]

Buen tema para ampliar la acertada indicación de Thalos.
Ocurre que internamente el UOC en la sección horizontal, contiene (entre otras cosas) dos comparadores para que la onda de excitación horizontal llegue a la salida en forma correcta.
En el primer comparador se coteja la frecuencia del oscilador horizontal local con la frecuencia de los pulsos de sincronismo horizontal que provienen de la señal transmitida. De resultado de esto sale controlado en frecuencia el pulso correspondiente.
Luego en el segundo comparador, se ingresa dicho pulso y se lo coteja en fase con un pulso (pico) proveniente de la salida y convenientemente acondicionado en amplitud.
De esta manera el pulso que excitará al driver está perfectamente ajustado en frecuencia y fase.
La imagen subida por Pepi, muestra claramente el desplazamiento de fase y no de frecuencia, ya que la imagen geométricamente no está quebrada sino desplazada en la pantalla.
Esto ultimo se ve claramente por la presencia visual del pulso de borrado horizontal (zona gris oscura) que aparece luego de unos centímetros de comenzado el borde izquierdo.

[Thalos]

Pepi
Me alegro que hayas solucionado el problema.
Ademas muy buena la explicacion de Augusto.
Saludos
