Enxuta LENX 710 solicito manual de Despiece, Diagrama

[eduargaston]

Enxuta LENX 710 solicito manual de Despiece, Diagrama Electrico

Tiene los Rulemanes mal,
este lavarropas no tiene tapa trasera desmontable, por abajo no sale tampoco! por lo que vi tiene unas grampas de plastico en el Frente, dedusco que por ahi se desarma, para ello hay que sacar la jabonera placa electronica y demas
si alguien lo a desarmado a este modelo que me tire los datos de despiece, desde ya muchas gracias !

[gallorojo]

para cambiar los rodamientos de esta maquina , debe retirar todo aquello que le impida sacar la maquina pro la prate de arriba , debe sacar jabonera , electrovalvulas , portamandos, amortiguadores , contrapeso superior , motor , liberar el fuelle y manguera de bomba , ademas de los cables y sensores

este lavarropas se familiariza con el drean excellent blue (no confundirse con el drean excellent 166t) , si no encuentra el despiece por internet del enxuta , busque por el drean excellent blue

ya verifico si lo tengo aunque me cuesta un monton subirlo por aqui , todavia estoy lerdo en eso de subir imgenes , le pido disculpas

[gallorojo]

no puedo subirlo , me dice que es grande los piceles o algo asi , no se como descomprimir la imagen , si alguien me ayuda , con palabras faciles de comprender , perdon soy medio lerdo en eso , gracias

[eduargaston]

Gracia chamigo este esta bastante complicado , yo desmonto todo para realizar cambio de rulemanes
en cuanto tenga avances subire y agregare datos de este Enxuta

[gallorojo]

1_opt-crop.pdf

(29.96 KiB) Descargado 784 veces

[gallorojo]

drean excellent blue 7_opt-crop.pdf

(53.48 KiB) Descargado 555 veces

[gallorojo]

a ver este

electrolux EW 1246W_opt.pdf

(50.75 KiB) Descargado 498 veces

[eduargaston]

Gracias gallorojo de todas maneras, no coiciden !

este lavarropas no tiene tapa trasera desmontable, por abajo no sale tampoco! por lo que vi tiene unas grampas de plastico en el Frente

[gallorojo]

posiblemente sea una tina sellada , que algunos lavarropas traen estas tinas y para hacer el cambio de rodamientos , cortan la tina y despues la unen con un sellador o pegamento

ojala que por esas granpas , pueda sacarlo hacia afuera al tambor

estare esperando su desarme

[eduargaston]

Bueno ya esta reparado este lavarropas, les dejo info para todos.
Primeramente en el panel frontal dice:Enxuta LENX 710

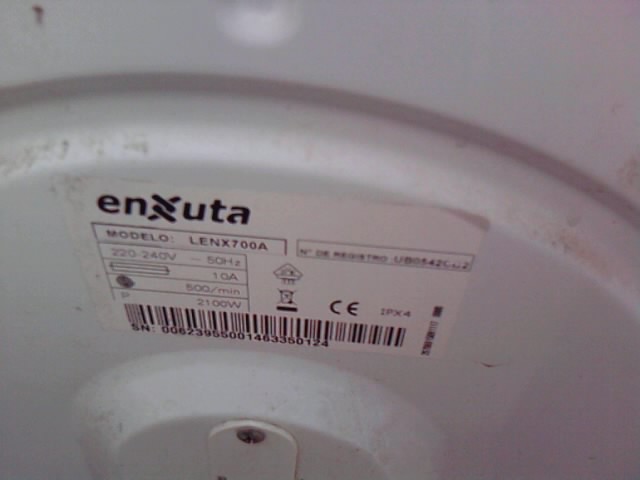

en la parte trasera en su etiqueta (adesivo) dice Enxuta LENX700A
Me di cuenta cuando lo termine de reparar y lo estaba limpiando para entregarlo!

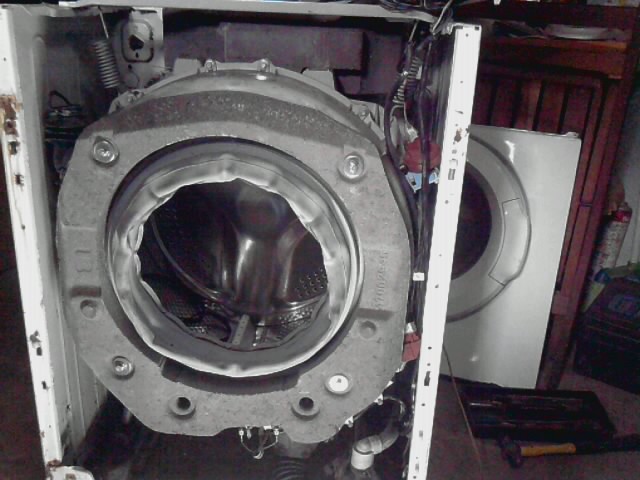

En fin, si se desmonta (desarma) por delante tiene 4 tornillos la tapa delantera, (Escondidos 2 de ellos) las grampas no hay que sacarlas!
con un simple golpe o haciendo fuerza, hacia Abajo sale la tapa,
en este momento no tengo tiempo para detallar todo y subir fotos en cuanto tenga un tiempito lo detallo!
Gracias Gallorojo por tu interes en ayudar!

[gallorojo]

cuando tenga tiempo , lo estare esperando , me interesa mucho ese desarme

[eduargaston]

1) Sacar Tapa Arriba
2) Retirar terminales de la electrovalvula
3) Retirar terminales cable AC
4) Sacar tornillos del Condensador
5) Sacar tornillo del presostato
6) Sacar tornillos de bloqueador puerta
7) Sacar terminales resistencia agua caliente
8) Sacar terminales de electrobomba (desagote)
9) Sacar terminal del motor
No saquen los componentes de esa manera sale la instalacion completa
10) sacar puente (chapa hierro) frontal (sale con la Jabonera), (sacar el mangon)
11) sacar tornillos tapa plastico abajo la del fliltro, sale de esta manera el plastico ( hacer fuerza o un simple golpe hacia el lado izquierdo
12) ahi abajo hay dos tornillos que esta en la tapa frontal
13) Con un simple golpe o haciendo fuerza hacia abajo sale hacia arriba
14) Sacar Los amortiguadores
15) Sacar mangon bomba desagote
16) El Puente del Medio donde estan los Resortes NO SACAR!

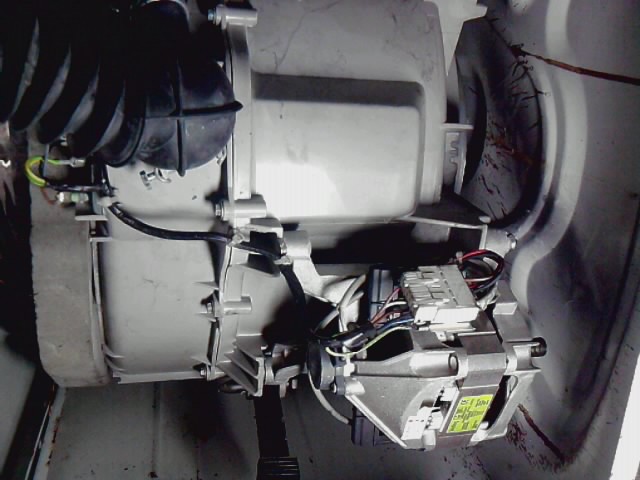

una vez retirada la Instalacion lo Vuelcan hacia el Piso Y SALE COMPLETO

[gallorojo]

muy bueno el material , para tenerlo agendado , gracias

[eduargaston]

Mas datos
Rulemanes y Reten

Ruleman 6203 2RS C3
Ruleman 6204 2RS C3
Reten 25_47_10/10.5
le puse un Reten 10 porque no consegui 10.5 sino consiguen la misma profundidad le pueden poner 2 de 25x47x5 mm de espesor queda de doble Labio y esten seguros que va a durar mucho mas su reparacion, esto es un pequeño secreto que hago yo cuando hay espacio para poner dos retenes

NO Saquen las contrapesas no molestan para nada al sacar los tornillos del Tambor 15 tornillos si mal no recuerdo son

El Tornillo del Eje es Estrella (Centro) y de forma conica, si miran los tornillos del motor son iguales , nada mas que mas chicos

A medida que me voy acordando y teniendo un tiempito voy a ir subiendo datos y imagenes
