Samsung LN32A450C1 CGB sin video

[piter]

Hola Colegas:

Recibi este TV de otro service, sin video, la pantalla solo estaba con colores difusos, solo lo deje funcionar una hora


para ver si calentaba algún componente de la main y la pantalla se volvió blanco . Las tensiones de la fuente 5,13 y 24 volts están bien a igual que el sonido, cambio de canales volumen etc.
Creo que en lo sucesivo debere aclarar que si al verificar cambia algo, no es de mi responsabilidad dado que ello me puede ocasionar un problema. .

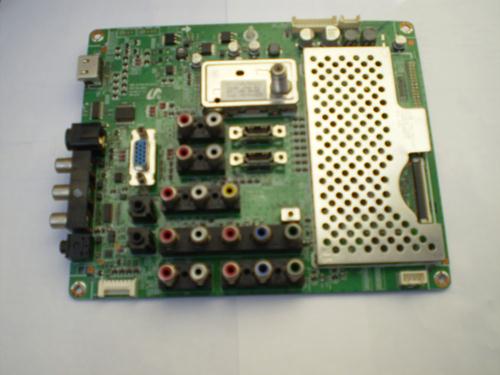

Agradecere si alguien posee el diagrama de la placa main de este TV, Mode 450- Code BN41-00987A a fin de saber que tipo de componente es el IC 1003, que se encuentra reventado, tiene 3 x 2 pines y de 3 mm x 4 aprox. Adjunto foto de la placa y lugar en que se encuentra el IC 1003, cuyo numero no se encuentra muy legible.
Por mi parte estoy tratando de ubicar en caso negativo de conseguir las placa.

Saludos Cordiales

Piter


[saularciga2]

Buenas tardes, no se si ya pudiste arreglar tu problema pero el IC 1003 ES UN REGULADOR DE VARIALE DE 3AMP, en el caso tuyo , tiene entrada de 5v y esta ajustado para dar una salida de 3.3 v. te anexo el datasheett

[piter]

Hola:


Agradecido colega, Todavia esta Es el unico LCD que esta en el taller, dado que no se consiguio la placa y ademas puede tener tambien un problema en la placa Tcom, y el cliente lo dejo para el caso en que se consiguiera el repuesto y no lo volvio a retirar.
Probare aunque sea provisoriamente con un regulador LM317 que tengo para pruebas y luego te comento.


Saludos Cordiales


Piter

[saularciga2]

puedes tratar de inyectarle 3.3v ala salida del mismo y hacer pruebas

[piter]

Hola:
Si eso es lo primero que hice, cuando me pasaste ese dato, te envio un diagramita de lo que es el mini integradito de 6 pines ,3 x2 mm
aprox. y los voltajes que tengo en los pines, le coloque 3 volts en la salida que tiene 0.6 volts y no paso nada, la pantalla no acusa ningun cambio.
Antes de ese problema habia un amarillo en la pantalla con una imagem muy difusa.

Saludos

[saularciga2]

Estuve revisando el diagram completo y la figura del IC1003, no corresponde al que tu dices ademas de que el modelo que tu dices parece que no lleva esa placa, esa tv debe llevar estas placa logica BN94-01638Q ASSY PCB MAIN-AMLCD;LN32A450C1DXZA,SSD, en este link aparece la imagen de tu tarjeta logica , esta ms clara , dime ahi cual es el integrado que dices que esta explotado , porque el tu imagen esta borrosa
El link es:
http://es.aliexpress.com/item/free-ship ... 04701.html

[saularciga2]

te paso el diagrama para que lo veas ,

[piter]

Hola Colega.

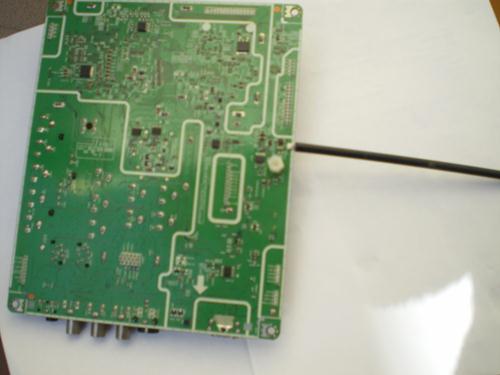

La foto que me enviaste corresponde a la plaqueta, de la cual hice la consulta, Placa 450 Code BN41-00987A el IC 1003 esta e en el reverso de la misma, en las fotos que adjunte en la consulta esta indicado con un puntero. En su oportunidad no pude conseguir un diagrama esquematico que corresponderia a esta plaqueta, si bien hay algunos similares.




Gracias por tu atencion


Saludos

[acticel]

mira yo me inclinaria mas por la placa tcon o la cinta que la comunica con el main salu2

[piter]

Hola Colega

En principio cuando llego, estaba la Tcon en mis calculos, por el tipo de falla que hacia, podria ser la comunicacion con la pantalla, no me dio tiempo de apretar los bordes a ver si mejoraba en algo la imagen, luego descubri el reventado de ese IC1003 y la pantalla solo queda iluminada por las lamparas traseras .
Este modelo de LCD es con terminacion C1CBG , el diagrama que poseo aunque similar es el que corresponde a modelo C1, y no es exacta la placa.
Alli aparece el IC1003 con 5 pines, y en componentes no pude encontrar de que se trata , el que exploto es de 6.pines

Quise enviarlo varias veces adjunto y no lo consigo, ni en pfd, ni comprimido con rar.debo tener un problema en la CPU o es un problema en la Red. con planeta tecnico. Lo intente desde 2 computadoras.

En cuanto pueda adjuntarlo te lo envio para que lo veas es el manual de servicio del Ln32450AC1, alli figura en esquematico el IC 1003.
l

+ Saludos

[piter]

Hola Colegas:

Ampliando mi informe cabe dejar constancia que es el integrado power mosfet Si3443DV el cual puede ser reemplazado sin problemas por el IRF 7404 o IRF 7424 efectuando las modificaciones de sus pines.

Corresponde cerrar el tema


Saludos Cordiales

Piter
