Ondina R45 diagrama

Mensaje por chiperre » Jue Jun 19, 2014 8:36 am

De paso preguntar si alguien tiene el esquema de una radio marca Ondina, modelo R45. Es una radio española.
Muchas gracias.
Arriba
Fernando Giachero
Fundador
Fundador
Mensajes: 10307
Registrado: Vie Oct 30, 2009 10:59 am
Ubicación: Córdoba (Argentina)
Contactar:
Contactar Fernando Giachero

Re: Ondina R45 diagrama

Mensaje por Fernando Giachero » Jue Jun 19, 2014 8:39 am

Está difícil conseguir el diagrama original, pero sabiendo la serie de válvulas seguro que tenemos uno muy similar que te sirva de guía.

Saludos
Arriba
henrypal
Experto
Experto
Mensajes: 278
Registrado: Vie Nov 09, 2012 11:59 pm
Ubicación: Mar del Plata ARGENTINA

Re: Ondina R45 diagrama

Mensaje por henrypal » Jue Jun 19, 2014 9:08 am

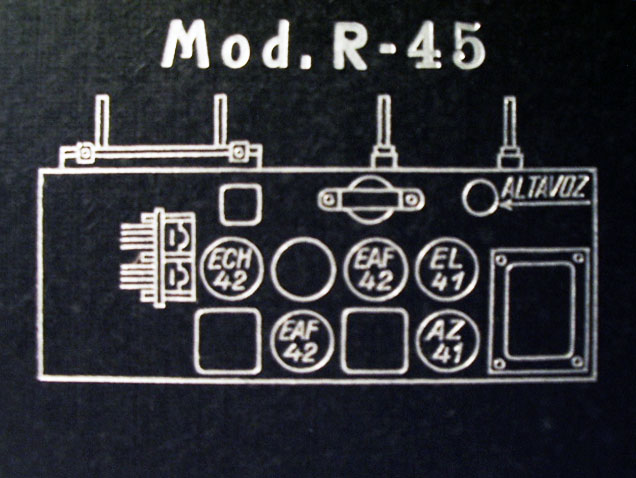

La serie de válvulas.
Adjuntos
Arriba
chiperre
Aprendiz
Aprendiz
Mensajes: 13
Registrado: Mar Feb 25, 2014 2:54 am
Ubicación: Burgos (España)

Re: Ondina R45 diagrama

Mensaje por chiperre » Jue Jun 19, 2014 9:48 am

Exacto. Esas son las válvulas que lleva.
Arriba
Fernando Giachero
Fundador
Fundador
Mensajes: 10307
Registrado: Vie Oct 30, 2009 10:59 am
Ubicación: Córdoba (Argentina)
Contactar:
Contactar Fernando Giachero

Re: Ondina R45 diagrama

Mensaje por Fernando Giachero » Jue Jun 19, 2014 2:06 pm

la Radio Philips BE382A tiene la misma serie de válvulas.
Te puede servir como guía:


BE382A.pdf
(594.91 KiB) Descargado 903 veces
Arriba
chiperre
Aprendiz
Aprendiz
Mensajes: 13
Registrado: Mar Feb 25, 2014 2:54 am
Ubicación: Burgos (España)

Re: Ondina R45 diagrama

Mensaje por chiperre » Jue Jun 19, 2014 2:38 pm

Gracias! Miraré. Es por el tema del filtro del rectificador y unos condensadores
En la etapa de salida. Muchas gracias de nuevo.
Arriba
chiperre
Aprendiz
Aprendiz
Mensajes: 13
Registrado: Mar Feb 25, 2014 2:54 am
Ubicación: Burgos (España)

Re: Ondina R45 diagrama

Mensaje por chiperre » Sab Jun 21, 2014 7:48 am

Muchas gracias. Ya está funcionando. Soys geniales¡¡¡
