TCL 21E12 Chasis JYM 550 02 No enciende

[transistorin]

Buenas:
Ingresa al taller este televisor de la marca TCL, modelo 21E12, cuyo chasis es el JYM-550-02; (De cual no conseguí diagrama...) Con la falla de no encender

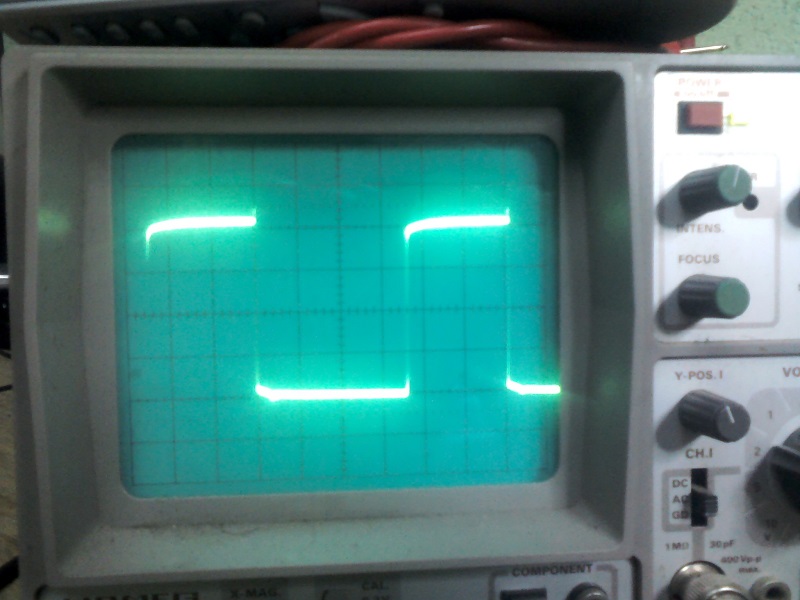

La cual me tiene algo desconcertado, las tensiones de la fuente están presente, +B 120 voltios... Hay pulso Horizontal, pero ni así no enciende... Este me parece que esta medio rara, (no es parecida a otras señales H que haya visto) lamentablemente mi osciloscopio es muy básico ..

Alguna sugerencia
gracias
Titulo editado,por favor leer,el siguiente tema orientativo,gracias!!!
viewtopic.php?f=12&t=14

[transistorin]

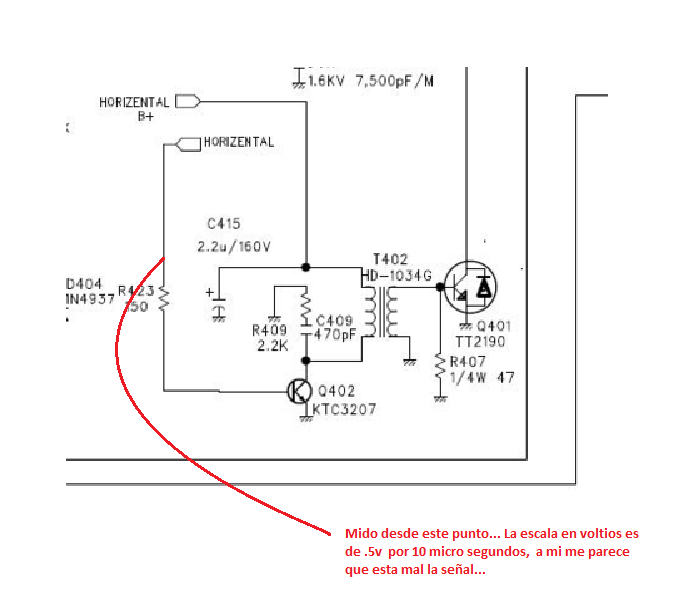

Yo pienso que esta señal no esta bien conformada, ¿Que piensan señores?...

[Omar]

Hola, no mencionas sobre que estas midiendo esa señal y en que escala de tension , si ese pulso tiene la amplitud suficiente sobre la base del TRH ,este deberia comenzar a oscilar.

Saludos

[transistorin]

Gracias por el interés:
El TV ingresa con la falla de no encender, luego de medir y buscar todas las tensiones y señales estas están presente, no me explico por que no enciende, no se que me falta por buscar... Lamentablemente soy muy malo en matemáticas y no se emplear las formulas para ver si esta señal esta en regla. como veras parece que tiene tiempos diferentes...

gracias...

[Diego Merlo]

Corrobora si el diagrama que te adjunto corresponde a tu televisor,ya que ese modelo usa varios chasis,menciona principales componentes utilizados,de sa manera quiza la busca del diagrama sea mas facil.
Bajar archivo

[transistorin]

Gracias por el diagrama; Sí el chasis dice JYM-550-02...
Esta tarde anoto lo mas importante, pues si sigo con esta cosa, no puedo ver lo que sigue en el taller...

Muchas Gracias nuevamente

[Omar]

Bien , estas midiendo la señal antes de que ingrese al trafito hibrido, medi la misma señal sobre la base del Tr horizontal Q401 y decinos si esta presente y con que tension.

[transistorin]

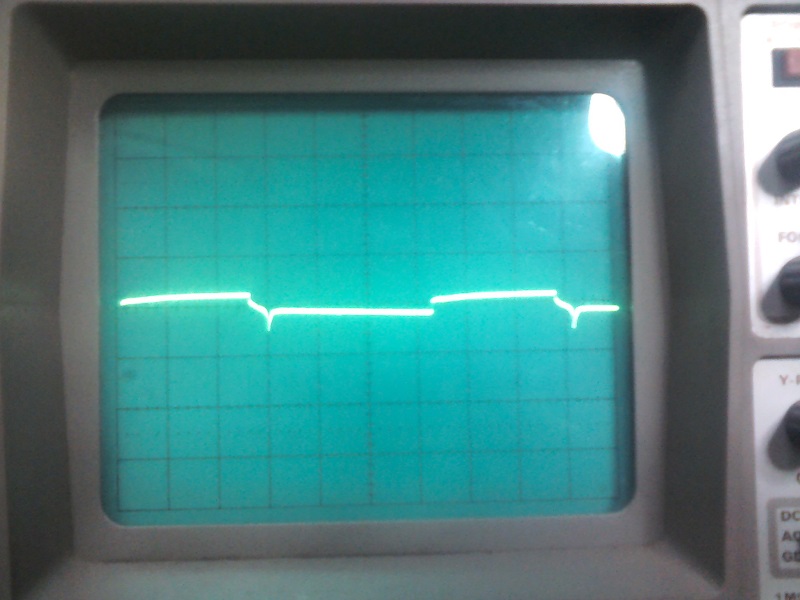

Esta es la señal en la base del transistor... Mismo niveles de voltaje y tiempo seleccionados en el osciloscopio....

[mingotomasi]

Por lo que se ve en el diagrama del osciloscopio,seguro tenes alguna de las carga abierta, dentro del flyback,levanta los 120v y coloca una carga una lampara de 75w,si enciende cambia el flyback.

Suerte.

[transistorin]

Hola gracias:
Si eso me pareció, como todo esta presente, lo único que se me ocurrió culpar es al Fly-back, lo compre ayer, y me dedique hasta hace un rato en este TV, lamentablemente la falla persiste...

[Omar]

Con esa señal el TRH tendria que comenzar a trabajar, como prueba medi sobre el fly la salida de los 180 volt con el oscilioscopio para ver si esta entrando en oscilacion, verifica si el +B sobre el fly se mantiene al estar presente el pulso horizontal . Ya descartando el fly no puede estar lejos la solucion.

Suerte
