Asesoramiento: reemplazo de capacitores

[David]

Chicos, estoy por cambiarle todos los capacitores a mi viejo osciloscopio, necesito que me digan de que tipo poner en cada caso. Los probé con capacimetro y algunos dan bien pero otros estan bajísimos, así que pienso dejar solamente los de filtrado de la fuente, todos los demas cambiarlos.
Van fotos y abajo los detalles.

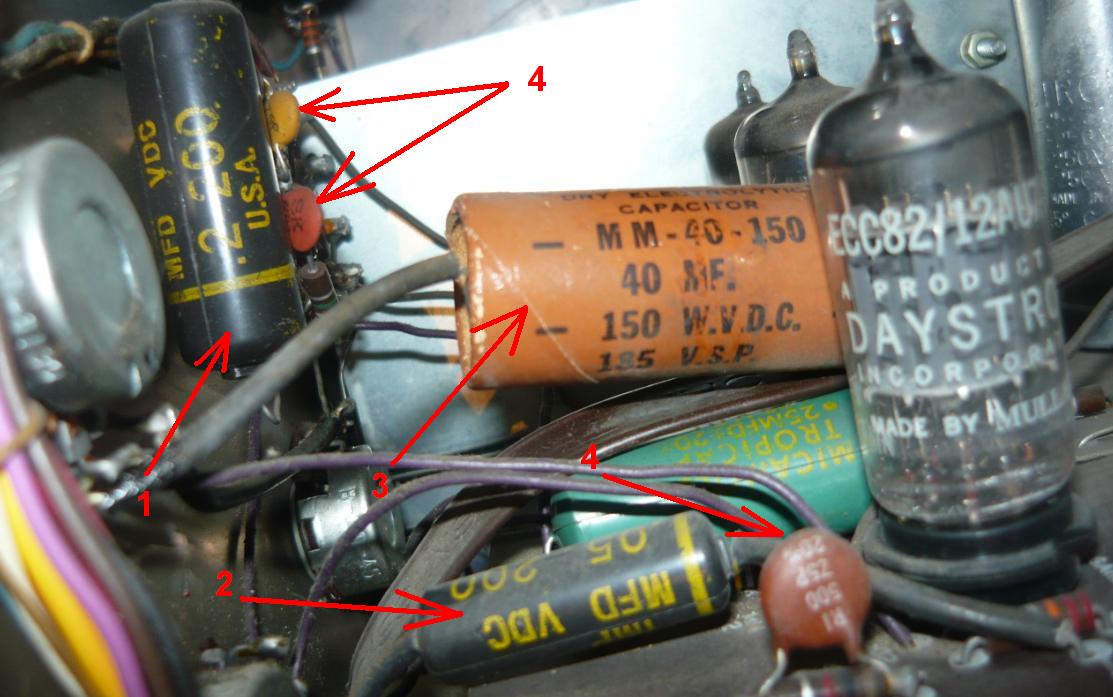

1, 2 y 3: Reemplazo por electrolíticos normales?
4: Ceramicos normales?

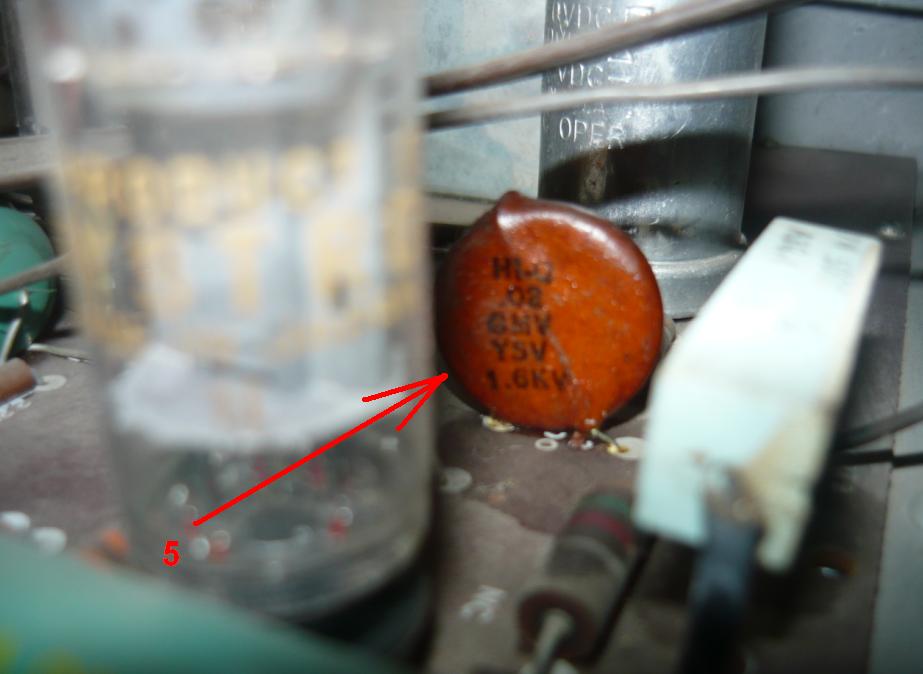

5: 20nF x 1.6KV, ceramico?

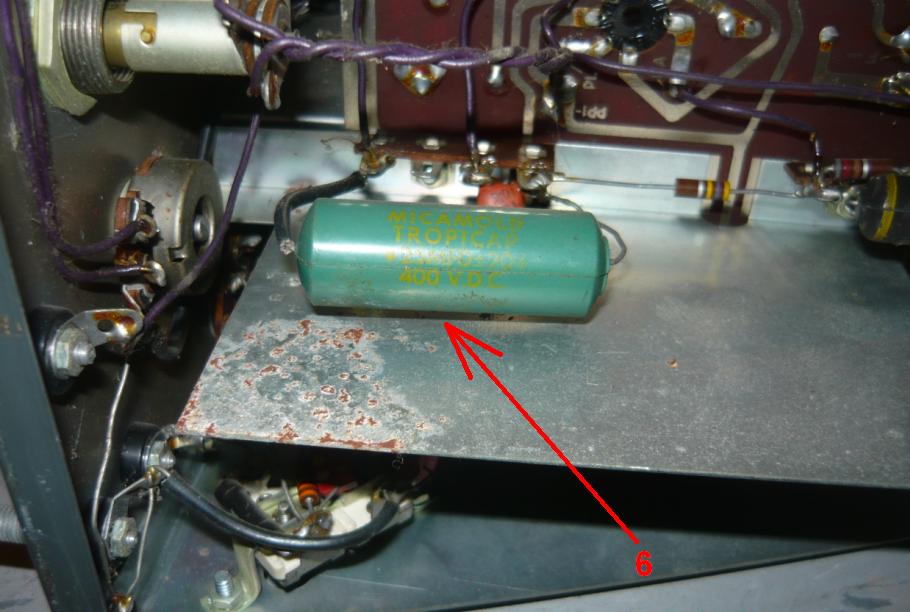

6: 250nF x 400V. poliester tal vez?

No son los únicos que voy a cambiar, solo puse uno de cada tipo para tener una idea de que comprar.

Gracias muchachos Un abrazo.

[Fernando Giachero]

1 y 2 POLIESTER Normales

3 Electrolícos normales

4 y 5 cerámicos normales

6 POLIESTER normal

También sugiero reemplazar los electrolíticos de filtrado de la fuente

Abrazo (FELIZ CUMPLE)

1 y 2 tienen una banda como si fuera de polaridad... en aquella epoca se los construí aasí y se recomendaba que la banda estuviera del lado positivo... los nuevos de ahor no es necesario esa polaridad

[David]

A ver, me camine todo y no pude conseguir:

50nF 200V le puedo poner 56nF que es un valor standard?
200nF 200V le puedo poner 220nF?
20nF 1.6KV le puedo poner 22nF? o mejor dos de 10nF en paralelo?

Los de la fuente, lleva uno de 20uF 450V X3, lo mas parecido 22uF?

El otro de la fuente es de 50uF 300V, 40uF 450V, 2x 20uF 450V, que le meto?

Y otros 2 de 40uF (numero 3 en la foto) le meto 47uF o es mucho?

Abrazos.

[Fernando Giachero]

Si no hay problemas ... no te va a modificar nada.

56 nf por 50
220 nf por 200
22 nf por 20

En la fuente 22 uf por 20uf correcto

Los de 47uf por 40uf también correcto

Y en el otro múltiple ponéle 2 de 47uf (por 50uf y 40uf) y dos de 22uf por los de 20uf

[David]

Bueno, cambié todos, solo me falta uno de la fuente. Para trabajar mas cómodo y seguro saque todas las válvulas y el TRC. Fue hermoso rearmarlo, encenderlo y ver que seguía funcionando!!! :P
Ademas del cambio de capacitores limpié todos los potes y las llaves con alcohol, se solucionaron casi todos los problemas; desde los tironeos al realizar ajustes hasta el ajuste de posición vertical que no lo realizaba correctamente y variaba con el paso de los minutos. Hasta noté que tiene un poco mas de brillo y definición. Quedó una pinturita la verdad, les dejo algunas fotos de señales tomadas al azar en test points de una VHS (algunas salieron movidas).

Muchísimas gracias Fernando, estas fotos te las dedico porque sos un capo

Senoidal de 60 HZ:



Ripple de la fuente:



Cristal del micro (no me fijé la frecuencia):



Algunos TP:

[Fernando Giachero]

Impecable!
Muchas gracias David!!!!!
